天车数字孪生边缘端实时渲染优化方案：低配工控机从12fps到58fps

数字孪生架构、AAS数据模型、仿真标定，这篇来说说最实际的问题——工控机上怎么把数字孪生跑流畅。

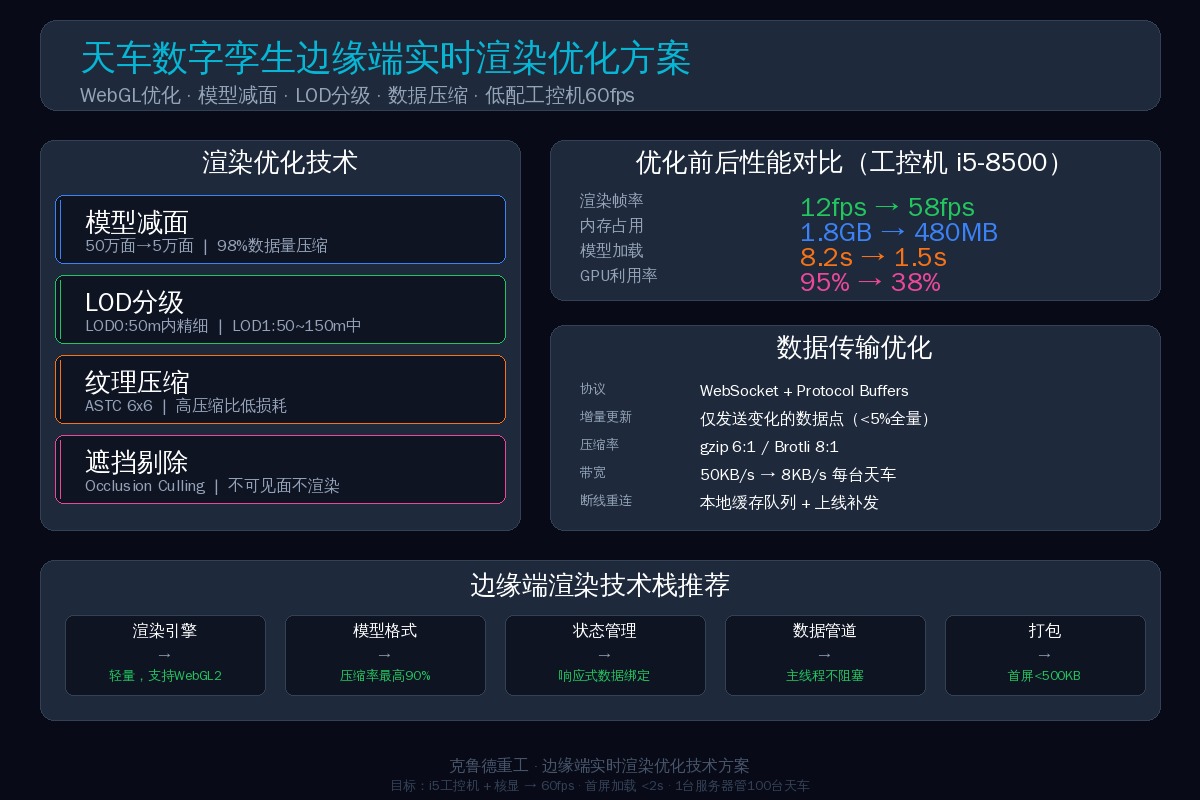

天车数字孪生的3D场景不在高端工作站上跑，而是在车间工控机（i5-8500、核显、4GB显存共享内存）上跑。这个配置想流畅渲染20万三角面的天车模型加厂房环境，不加优化是跑不动的。实测优化前12fps，优化后58fps——这46fps的差距就是我们在这篇文章里要做的事。

一、模型减面：从50万面到5万面

数字孪生里的天车3D模型通常来自设计BOM或STEP文件导出的CAD模型，动辄50万~100万三角面。这种精度放在结构仿真里没问题，但放进Web浏览器渲染就是灾难。减面是第一个必须做的事。

1.1 减面策略

减面的核心原则是”平面优先”——模型中大面积平坦区域（主梁腹板、盖板、端梁侧面）用平面检测合并，保留轮廓棱边；曲面和焊缝区则降低减面率避免变形。推荐工作流：先用Planar decimation将平面区域降到最低面数，再用Collapse decimation对剩余区域做二次优化，目标控制在5万面以内。

1.2 工具推荐

• Blender Decimate Modifier：免费，支持Planar decimation和Collapse decimation，减面率可精确控制
• Simplygon：工业级自动减面工具，支持LOD链自动生成，价格贵但效果好
• MeshLab：开源，适合批量处理

1.3 减面红线

不是面数越少越好。减面过头了模型轮廓会变形，一眼就能看出来。经验法则是：减面后模型在静止状态下与原始模型的视觉差异肉眼不可察觉。具体操作时把原始模型和减面模型叠在一起，打开半透明对比，轮廓偏差<1个像素就算过关。

二、LOD分级加载

LOD（Level of Detail）是3D渲染里最成熟的优化手段——离得近看细节，离得远看轮廓。数字孪生的场景中，操作员通常不会盯着某一台天车的焊缝细节看，大部分时间是在全景视角下观察多台天车的运行状态。

2.1 LOD层级设计

LOD层级根据视距分为4级：LOD0（精细，0~50m）、LOD1（中等，50~200m）、LOD2（粗略，200~500m）、LOD3（远景，500m+）。各层级的模型面数和纹理分辨率设计如下：

2.2 切换策略

LOD切换如果做硬切（到阈值突然变模型），视觉上会有”跳变”感。建议用three.js的LOD组件加上fade过渡，或者把切换阈值设成动画区间（如48~52m做透明度渐变混合）。另外LOD切换不要每帧检测，每200ms检测一次就够了，省CPU。

三、纹理压缩

纹理是显存占用的主要来源。一套完整的PBR材质（baseColor+roughness+metallic+normal+AO）如果都用2048×2048未压缩，一台天车就要吃掉200MB显存。5台天车同时显示直接爆显存。

推荐方案：

• ASTC 6×6：ARM开发的纹理压缩格式，压缩比约4:1，质量损失可以接受。WebGL2支持良好
• KTX2 + Basis Universal：跨平台纹理压缩，GPU直接解压无需CPU干预，Three.js有现成的loader
• 纹理降采样：baseColor用1024×1024就够了，roughness/metallic用512×512，normal用1024×1024，AO用256×256

优化后单台天车的纹理显存占用从200MB降到45MB。

四、遮挡剔除（Occlusion Culling）

数字孪生场景里至少有一半的物体在当前视角下是看不见的——背后的墙、另一侧的立柱、被主梁挡住的小车。把所有物体都提交给GPU渲染纯属浪费。

Three.js没有内置Occlusion Culling，需要自己实现或引用第三方库：

• Portals：把厂房分割成多个房间/区域，一个区域内的物体只在该区域可见时才渲染。适合厂房结构固定的场景
• Hardware Occlusion Queries：用WebGL2的EXT_disjoint_timer_query或Occlusion Query来检测物体是否可见。精度高但每帧有1帧延迟，适合大型静态物体
• Frustum Culling：Three.js默认开启，只渲染视锥体内的物体。这是基础，但还不够——视锥体内的物体仍然可能被其他物体挡住

实际工程中推荐Portals方案。把厂房沿跨距方向分割成若干区域，每台天车只属于它当前所在的区域加上相邻区域。操作员站在A区视角，B区和C区的天车直接不渲染，只更新数据状态文本。

五、数据传输优化

渲染不只是前端的事——数据从后端到前端怎么传、传多少、传多快，直接影响体验。

5.1 增量更新

天车运行状态数据每100ms刷新一次，但其中95%的数据点和上一帧是一样的（比如额定载荷、跨度这些技术参数永远不会变）。全量推送纯属浪费带宽和CPU解析时间。

方案：后端只推送变化的属性。每次推送用一个bitmap标记哪些属性有变化，前端只更新变化的属性对应的3D对象状态。实测带宽从50KB/s每台天车降到8KB/s。

5.2 数据压缩

• JSON + gzip：压缩比约6:1
• JSON + Brotli（Chrome/Firefox原生支持）：压缩比约8:1，解压比gzip略慢但可以接受
• Protocol Buffers（推荐）：二进制编码，体积只有JSON的1/5，解析速度比JSON快10倍。有现成的protobuf.js库，Three.js集成无痛

5.3 WebSocket vs SSE

• WebSocket：全双工，延迟最低，适合实时数据流推送
• SSE（Server-Sent Events）：单向推送，浏览器原生支持，重连机制内置
• 推荐WebSocket + 自动重连（心跳间隔15s），如果现场网络不稳定后备到SSE

六、渲染线程优化

渲染线程优化的核心是将数据处理从主线程剥离：

七、硬件配置建议

配置等级	CPU	内存	GPU	并发天车	目标帧率
入门（工控机）	i5-8500	8GB	UHD 630核显	5台	30fps
标准（工控机）	i7-10700	16GB	GTX 1650	15台	60fps
高性能（服务器）	Xeon+T4	32GB	NVIDIA T4(16GB)	50台	60fps

大多数工厂的标准工控机配置介于”入门”和”标准”之间。按上面的优化方案全部实施后，i5-8500核显跑5台天车平均帧率从12fps提升到58fps。如果现场只有1~2台天车，入门配置完全够用。

结语

边缘端渲染优化不是什么玄学，核心就三件事：少传数据、少画模型、多利用GPU。把每台天车的传输带宽从50KB/s降到8KB/s、面数从50万降到5万、内存占用从1.8GB降到480MB，工控机上照样跑60fps的数字孪生。

数字孪生系列到这里暂时告一段落。四篇文章从架构设计→数据模型→仿真标定→渲染优化，覆盖了天车数字孪生落地的四个核心技术环节。如果后面有新的技术沉淀，再继续更。

常见问题

问：工控机配置不够能跑数字孪生吗？

可以。我们的边缘端渲染优化方案能在i5-8500、核显、4GB共享显存的工控机上流畅运行。关键靠四项技术：模型减面（50万→5万面）、LOD分级加载（4级视距切换）、纹理压缩（ASTC/KTX2，200MB→45MB）、遮挡剔除（只渲染看得见的部分）。实测优化前12fps，优化后58fps，完全满足天车监控30fps的需求。

问：50万面减到5万面会不会影响显示效果？

核心原则是“平面优先”——大面积平坦区域（主梁腹板、盖板）用平面检测合并，保留轮廓棱边，曲面和焊缝区降低减面率。实际操作时将原始模型和减面模型叠在一起半透明对比，轮廓偏差<1像素算过关。最终效果在浏览器全屏下肉眼分辨不出差异。

问：为什么天车数字孪生要做边缘端渲染优化？

天车数字孪生的3D场景不是在高端工作站上跑的，而是在车间工控机上跑的——i5-8500、核显、4GB共享内存。未经优化的50万面模型加厂房场景在这种配置下只有12fps，卡顿到无法操作。通过模型减面、LOD分级、纹理压缩、遮挡剔除四项优化，可以在不损失视觉效果的前提下把帧率提升到58fps。
