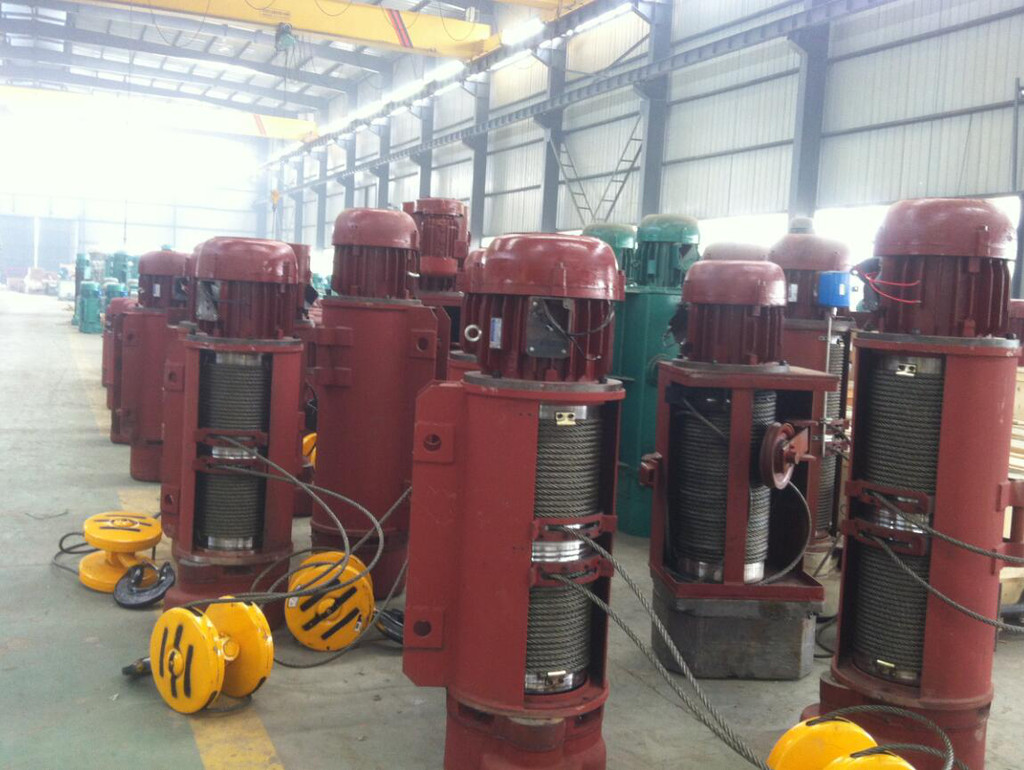

天车起升机构与车轮组设计选型：卷筒组、滑轮组与车轮材料全解析

天车起升机构（Hoisting Mechanism）是起重机实现吊运功能的核心执行系统，由卷筒组、滑轮组、减速器和制动器组成。车轮组则是天车实现行走功能的承载基础。本文结合GB/T 3811-2024标准，系统解析卷筒直径计算与壁厚校核、滑轮选型与磨损标准、车轮材料与热处理工艺，提供完整的设计参数和工程数据。

一、卷筒组设计

卷筒（Drum）是起升机构中缠绕钢丝绳并传递驱动力的核心回转件。卷筒直径按GB/T 3811-2024公式D ≥ (h₁×h₂)×d计算，其中h₁为与工作级别相关的系数（A5取16、A7取20），h₂为与钢丝绳结构有关的系数（交互捻取1.0），d为钢丝绳直径。卷筒直径越大钢丝绳弯曲应力越小、使用寿命越长，但卷筒尺寸和重量也随之增加。工程上通常在满足系数的前提下取较小值以减轻天车自重。

以下为不同钢丝绳直径对应的卷筒快速选型表，包含壁厚推荐：

卷筒强度校核以壁压应力为主要控制指标。以50t天车为例（∅28mm钢丝绳、卷筒∅560mm、壁厚20mm、材质ZG270-500、最大张力130kN），壁压应力约92.5MPa，许用应力125MPa（安全系数4），安全裕度26%。绳槽参数按GB/T 3811标准：槽底半径R=(0.53~0.56)×d、槽深h≥0.35×d、节距s=d+(2~4)mm。

二、滑轮组设计

滑轮直径D_sheave ≥ (h₃×h₂)×d，其中h₃系数为：A3~A4级取16、A5级取18、A6级取20、A7~A8级取22.4。快速选型示例：∅14mm绳配∅280mm滑轮（A5级），∅28mm绳配∅560mm滑轮，∅32mm绳配∅630mm滑轮。

滑轮材质推荐：A5以下选用铸铁HT200（成本低），A6以上选用铸钢ZG270-500（强度高、抗冲击），高速天车可选用轧制钢滑轮（轻量化）。滑轮轴承推荐调心滚子轴承，具有自动调心功能可抗偏载，每月注脂一次，寿命5000~10000h。滑轮绳槽磨损标准：槽底半径磨损超过原尺寸20%或槽壁厚磨损超过20%须更换，绳槽径向跳动超过1mm可车削修复。

三、车轮组设计与材料

天车车轮组由车轮、角型轴承箱、轮轴组成。车轮材料的选择直接影响承载能力和使用寿命，热处理工艺是保证车轮耐磨性的关键。

车轮踏面采用中频表面淬火实现HB 350~450硬度，硬化层深10~20mm，可以承受车轮与轨道的接触应力。轮缘硬度HB 300~380，略低于踏面以降低磨损时的裂纹扩展风险。齿轮齿面采用渗碳淬火实现HRC 50~58的高硬度，芯部调质至HB 250~300保持韧性。车轮的磨损检测可参考天车钢丝绳在线检测技术的经验（详见天车钢丝绳检测技术）。

四、起升机构的制动器配置

起升机构的安全制动是GB/T 3811-2024的强制性要求。起升机构必须配置两个独立的制动器——一个在高速轴（电机轴端），一个在低速轴（卷筒端）。高速轴制动器用于正常工作制动，低速轴安全制动器用于紧急制动和防止吊物坠落的第二道防线。A6级以上起升机构推荐采用液压推杆制动器，制动力矩按1.5倍额定载荷设计。

制动器的定期检测和维护可以借助天车数字化远程监控平台进行实时监测（详见天车数字化远程监控方案），通过监测制动器动作次数、制动时间和制动温升等参数实现预测性维护。

五、克鲁德重工机械零部件方案

克鲁德重工天车机械零部件覆盖卷筒组（HT200/ZG270-500/Q345B焊接卷筒）、滑轮组（HT200/ZG270-500/轧制钢滑轮）、车轮组（ZG50Mn2/ZG50MnMo表面淬火）、减速器、联轴器和制动器的全品类供应。所有零部件执行GB/T 3811-2024和GB/T 10051标准，提供完整的强度校核计算报告和热处理工艺文件。克鲁德重工可提供免费技术咨询与零部件选型服务。
