MHhs Elektrokettenzug Einzelträger-Portalkran
Produktbeschreibung
MH-Typ Elektroseilzug-Portalkran (auch als MH-Typ Einzelträger-Portalkran oder Elektroseilzug-Portalkran bezeichnet) besteht hauptsächlich aus dem Portalrahmen (Hauptträger, Stützbeine, unterer Querträger), dem Hubwerk, dem Fahrwerk und der elektrischen Steuerung. Als Hubwerk dient ein CD1/MD1-Elektroseilzug. Es ist der am weitesten verbreitete schienengebundene Portalkran im Bereich kleiner und mittlerer Tragfähigkeiten. Tragfähigkeit 1~20 t, Spannweite 7,5~30 m, Hubhöhe 6~30 m, Arbeitsumgebung -20℃~+40℃.
Die Portalrahmenkonstruktion ist in zwei Ausführungen erhältlich: Kastenträger und Fachwerkträger. Der Kastenträger überzeugt durch gute Verarbeitbarkeit und einfache Fertigung; der Fachwerkträger zeichnet sich durch geringes Eigengewicht und hohe Windbeständigkeit aus. Je nach Kundenwunsch kann eine einseitig auskragende oder eine auslegerfreie Konstruktion ausgeführt werden. Das Heben von geschmolzenem Metall sowie leicht entzündlichen und explosiven Gütern ist untersagt.
Produktspezifikationen
- Produktbezeichnung: MH-Typ Hängeportalkran mit Elektroseilzug (Einzelträger-Portalkran)
- Typ & Spezifikation: MH-Typ, Tragfähigkeit 1~20 t
- Hauptträgerform: Kastenträger / Fachwerkträger
- Ursprungsort: Xinxiang, Henan (Kelude Schwerindustrie)
- Sonderanfertigung: Spannweite/Höhe/Kragarm auf Anfrage
- Spannweite: 7,5~30 m
- Antriebsart: Drehstrom 380V 50Hz
- Arbeitsumgebung: -20℃~+40℃, im Freien oder in festen Hallen
Produktbild

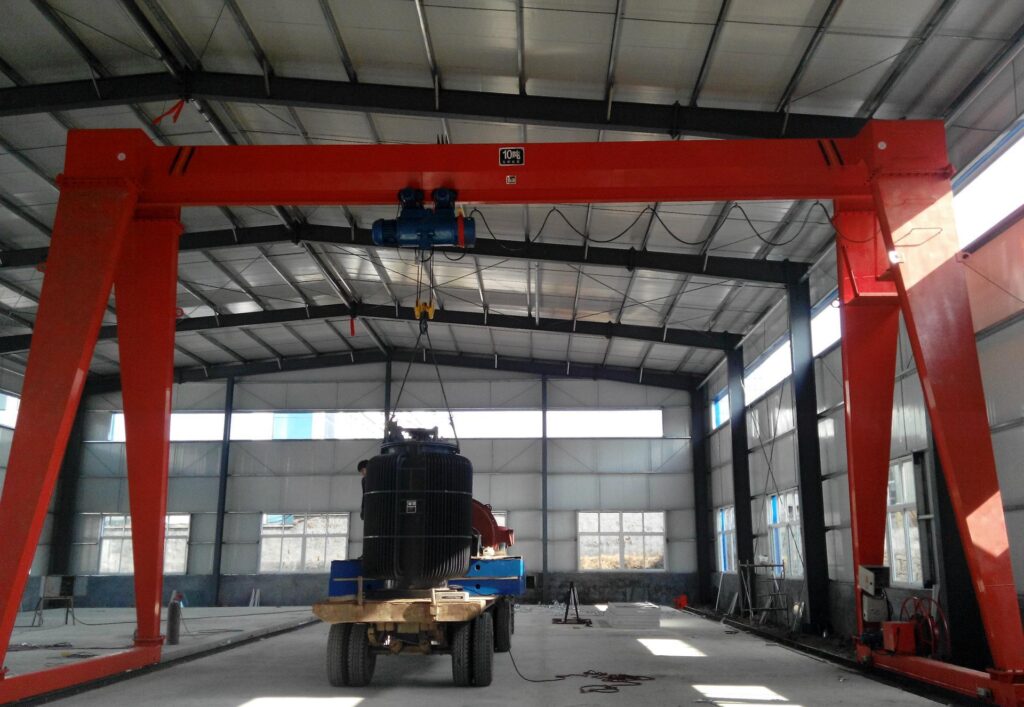

Das obige Bild zeigt einen MH-Typ Hängeportalkran mit Elektroseilzug in Originalaufnahme, standardmäßig mit Elektroseilzug als Hubwerk ausgestattet.
Produktmerkmale
- Zwei Hauptträgeroptionen: Kastenträger mit guter Verarbeitbarkeit und einfacher Fertigung; Fachwerkträger mit geringem Eigengewicht und hoher Windbeständigkeit – je nach Bedarf wählbar.
- Breiter Tragfähigkeitsbereich: 1~20 t, deckt den gesamten Bereich kleiner und mittlerer Lasten ab und erfüllt die Anforderungen der meisten Industrie- und Lagerstandorte.
- Kragarm individuell anpassbar: Einseitig auskragende oder auslegerfreie Konstruktion möglich.
- Einfache und zuverlässige Konstruktion: Ausgereifte Portalrahmenstruktur, einfache Montage & Reparatur.
- Mehrere Steuerungsarten: Bodengriff / Führerhaus / Funkfernsteuerung wählbar.
- Kurze Lieferzeit: Standardisierte Konstruktion, Lieferung in 15~20 Tagen.
Funktionsprinzip
Der Elektroseilzug bewegt sich quer entlang der I-Träger-Schiene des Hauptträgers (Katzfahren), während das Kranfahrwerk sich längs entlang der Bodenschienen bewegt (Kranfahren). Das Hubwerk realisiert das Heben und Senken der Last über den CD1-Kegelläufermotor, das dreistufige Getriebe, die Trommel, das Drahtseil und den Haken. Die gesamte Maschine wird zentral über den elektrischen Steuerkasten gesteuert; die drei Mechanismen – Heben, Katzfahren und Kranfahren – können unabhängig oder gekoppelt betrieben werden.
Produktaufbau
Technische Parameter
MH-Typ Hängeportalkran mit Elektroseilzug – Technische Parameter (1~20 t)
| Parameter | Einheit | 1t | 2t | 3t | 5t | 10t | 16t | 20t |
| Nenntragfähigkeit | t | 1 | 2 | 3 | 5 | 10 | 16 | 20 |
| Anwendung SpannweiteS | m | 7.5~22.5 | 7.5~25 | 7.5~26 | 7.5~30 | 7.5~30 | 7.5~30 | 7.5~30 |
| HubhöheH | m | 6~30(Sonderanfertigung möglich) | ||||||
| Lastaufnahmemittel Typ | CD1-1 | CD1-2 | CD1-3 | CD1-5 | CD1-10 | MD1-16 | MD1-20 | |
| Hubgeschwindigkeit | m/min | 8 | 8 | 8 | 8/0.8 | 8/0.8 | 7/0.7 | 6/0.6 |
| Lastaufnahmemittel Fahrgeschwindigkeit | m/min | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Kranfahrgeschwindigkeit | m/min | 20 | 20 | 20 | 20~30 | 20~30 | 20~30 | 20~30 |
| Hubmotor Leistung | kW | 1.5 | 3.0 | 4.5 | 7.5 | 13 | 16 | 18.5 |
| Fahrmotor Leistung | kW | 0.4 | 0.4 | 0.4 | 0.8 | 0.8×2 | 1.5×2 | 1.5×2 |
| Triebwerksgruppe | A3 | A3 | A3 | A3~A4 | A3~A4 | A4 | A4 | |
| Auslegerlänge Grad | ≤S/3(Kundenspezifische Anpassung möglich) | |||||||
| Empfohlene Schiene | P18 | P18~P24 | P24 | P24 | P24~P38 | P38 | P38~P43 | |
| Stromversorgung | 3AC 380V 50Hz | |||||||
| Steuerungsart | Bodengriff / Führerhaus / Funkfernsteuerung | |||||||
Eigengewicht und Hauptträgerform des MH-Typ Elektroseilzug-Portalkrans
| Parameter | 1t | 2t | 3t | 5t | 10t | 16t | 20t |
| Kastenträger Eigengewicht(ca.) | ~4t | ~5.5t | ~7t | ~9t | ~14t | ~20t | ~25t |
| Fachwerk Eigengewicht(ca.) | ~3.2t | ~4.5t | ~5.5t | ~7t | ~11t | ~16t | ~20t |
Die oben genannten Parameter sind Referenzwerte für die Standardausführung. Das Eigengewicht von Kastenträger und Fachwerkträger basiert auf einer Schätzung für eine Spannweite von 12 m; die tatsächlichen Werte werden anhand von Spannweite, Hubhöhe usw. ermittelt.
Anwendungsbereiche
- Industrie- und Bergbaulagerplätze: Allgemeine Be- und Entlade- sowie Umschlagarbeiten.
- Offene Lager: Stapeln und Umschlagen von Stückgut.
- Fabrikhallen und Werkstätten: Montage und Wartung von Maschinen mittlerer und kleinerer Größe.
- Logistik-Umschlagzentren: Be- und Entladen sowie Umschlagen von Waren.
Auswahlhilfe
Kastenträger-Auswahl: Der Kastenträger eignet sich für allgemeine Betriebsbedingungen, da die Fertigungstechnologie ausgereift ist und die Produktionszeit kurz ist. Empfohlen für den Einsatz in üblichen Innen- und Außenlagern.
Fachwerkträger-Auswahl: Der Fachwerkträger (Gitterträger) ist 15 % bis 25 % leichter und bietet einen geringeren Windwiderstand. Empfohlen für große Spannweiten im Freien sowie für Küstenregionen mit starkem Wind.
Referenzpreise: 1–5 t: 40.000–100.000 CNY, 5–10 t: 100.000–200.000 CNY, 10–20 t: 200.000–400.000 CNY.
Bedienungsanleitung
Prüfung: Schiene frei von Hindernissen, Drahtseil in einwandfreiem Zustand, Bremse funktionsfähig, Endschalter reagieren zuverlässig.
Betrieb: Leerlauftest durchführen, um die einwandfreie Funktion aller Antriebe zu bestätigen. Einen Probehub von 200 mm durchführen, um die Zuverlässigkeit der Bremse zu bestätigen. Überlastung sowie schräges Ziehen oder seitliches Heben sind strengstens untersagt.
Stilllegung: Haken bis zum oberen Endschalter anheben, Steuerung auf Null stellen, Hauptstromversorgung abschalten.
Warum Kelude Schwerindustrie?
Flexible Hauptträgeroptionen: Sowohl Kastenträger als auch Fachwerkträger werden nach Bedarf gefertigt und passen sich so unterschiedlichen Einsatzbedingungen an.
Garantierte Qualität: 100 % UT-Fehlerprüfung der Schweißnähte am Hauptträger. Die gesamte Maschine entspricht der Norm JB/T 5663-2008.
Kompletter Service aus einer Hand: Kostenlose Projektierung, Konstruktion & Fertigung, Montage und Kundendienst. Lieferzeit: 15–20 Tage.
Service & Support
Rufen Sie uns an unter 13903802779 – wir reagieren innerhalb von 24 Stunden.
Benötigen Sie eine Auswahlhilfe oder ein Angebot für den MH-Typ Elektroseilzug-Portalkran?
Kontaktieren Sie uns jederzeit – das Vertriebs- und Technikteam von Kelude Schwerindustrie ist gerne für Sie da.
Häufig gestellte Fragen
F: Wie wählt man zwischen einem Portalkran mit Kastenträger und einem mit Fachwerkträger?
A: Der Kastenträger überzeugt durch ausgereifte Technologie, einfache Fertigung und ein sauberes Erscheinungsbild – ideal für übliche Innen- und Außenlager. Der Fachwerkträger (Gitterträger) ist 15 %–25 % leichter und bietet eine bessere Windbeständigkeit – ideal für große Spannweiten im Freien und Küstenregionen. Preislich liegt der Kastenträger etwas unter dem Fachwerkträger.
F: Welche nationalen Normen erfüllt der MH-Typ Elektroseilzug-Portalkran?
A: Konstruktion & Fertigung erfolgen nach der Norm JB/T 5663-2008 „Elektroseilzug-Hängeportalkran". Die Hauptträgerkonstruktion entspricht GB/T 3811 „Konstruktionsvorschriften für Krane". Die Sicherheitseinrichtungen erfüllen GB 6067 „Sicherheitsvorschriften für Hebezeuge".
F: Was sind die Vorteile von Kelude Schwerindustrie bei der Fertigung des MH-Typ Elektroseilzug-Portalkrans?
A: Kelude Schwerindustrie hat seinen Standort in Xinxiang, Henan – der Hochburg der Kranindustrie in China. Wir bieten sowohl Kastenträger- als auch Fachwerkträger-Lösungen an. Die Schweißnähte des Hauptträgers werden zu 100 % einer UT-Fehlerprüfung unterzogen. Kragarm und Hubhöhe können nach Ihren Anforderungen gefertigt werden. Die Lieferzeit beträgt 15–20 Tage.
