Elektro-Einträgerkran LD-Typ: Parameter & Auswahl
Der Elektro-Einträgerkran (LD-Typ Einträger-Brückenkran) wird gemäß JB/T1306-1994 konstruiert und gefertigt. In Kombination mit einem Elektroseilzug eingesetzt, handelt es sich um ein kompaktes, schienengebundenes Hebesystem für den leichten bis mittleren Betrieb. Die Nenntragfähigkeit liegt zwischen 1 und 16 Tonnen, die Spannweite zwischen 7,5 und 30,5 Metern. Die Triebwerkseinstufung erfolgt in die Gruppen A3 bis A5, die Umgebungstemperatur für den Betrieb beträgt -25 °C bis +40 °C. Dieses Modell wird überwiegend in Fabrikhallen, Lagern und auf Umschlagplätzen für den täglichen Lastentransport eingesetzt.

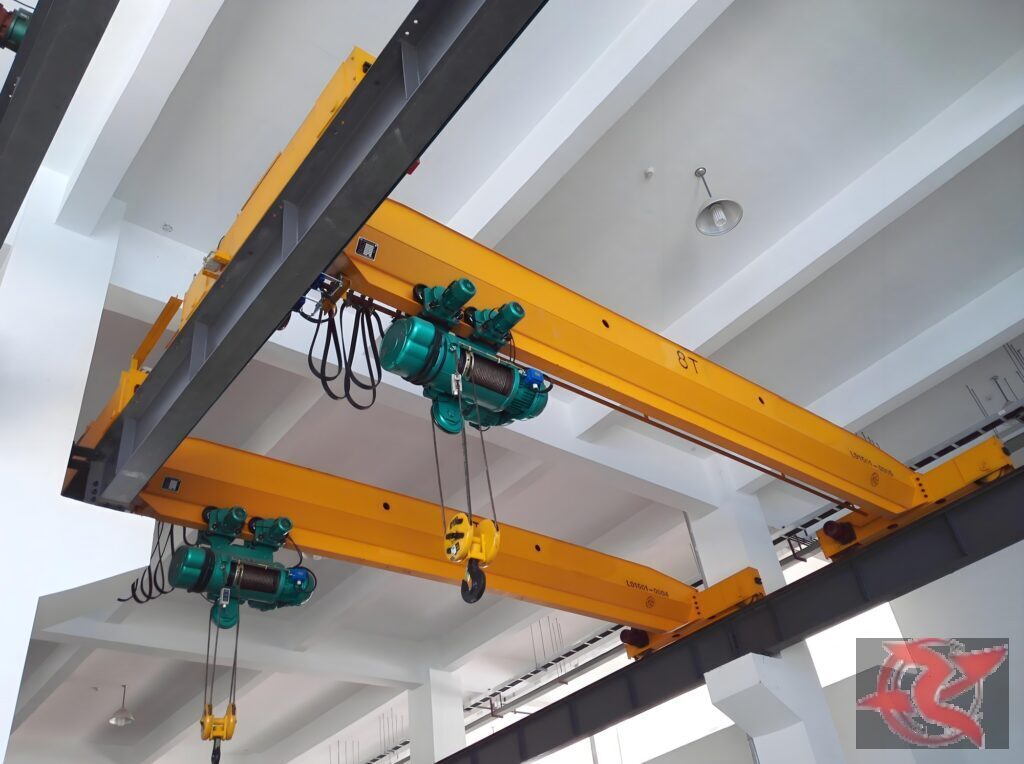

Einträger-Brückenkran für Montagehallen
Der Einträger-Brückenkran ist ein universell einsetzbarer Kran für den gelegentlichen Hebevorgang mit moderater Lastfrequenz. Typische Einsatzbereiche sind die mechanische Fertigung, Montagehallen und Lagerhallen. Der Hauptträger ist als geschweißte Kastenkonstruktion mit integrierter I-Träger-Schiene ausgeführt. Diese Bauweise vereint hohe Festigkeit, Steifigkeit und Stabilität mit einer kompakten, platzsparenden Form. Die Schraubverbindung zwischen Haupt- und Kopfträger ist als geteilte Konstruktion ausgelegt, was den Transport und die Montage vor Ort erheblich vereinfacht.
Sicherheitsmerkmale und Konstruktionsdetails
Technische Parameter im Überblick
| ParameterBezeichnung | Einheit | Spezifikation |
|---|---|---|
| Nenntragfähigkeit Gn | T | 1, 2, 3, 5, 10, 16, 20 |
| Spannweite S | m | 7.5~30 |
| Hubhöhe H | m | 6~30 |
| Triebwerksgruppe | A3~A5 | |
| Stromversorgung | 380V 50Hz | |
| KranbrückeRadurchmesser | mm | 300 |
| Empfohlene Schiene | kg/m | 18~38 |
| Hubgeschwindigkeit | m/min | 8(10tund darüber7) |
| Kranfahrgeschwindigkeit | m/min | 20 |
| Katzfahrgeschwindigkeit | m/min | 20 |
Hinweis: Gn = Nenntragfähigkeit, S = Spannweite (Abstand zwischen den Schienenmitten links und rechts), H = Hubhöhe (Abstand vom Boden bis zum höchsten Punkt des Hakens).
Preisanfrage für Einträgerkrane
Die Referenzpreise für den Elektro-Einträgerkran vom LD-Typ: kleine Ausführung mit 1–3 t Tragfähigkeit ca. 25.600–51.200 EUR, mittlere Ausführung mit 5 t ca. 51.200–102.400 EUR, große Ausführung mit 10–16 t ca. 102.400–230.400 EUR. Die genannten Preise gelten für die Standardausführung (inkl. CD1-Elektroseilzug und Bodensteuerung), ohne Schienenmontage und Transportkosten. Sonderanfertigungen werden individuell kalkuliert. Kelude Schwerindustrie bietet kostenlose Projektberatung und Angebotserstellung an.
Einsatzbereiche für Elektro-Einträgerkrane
Dieser Kran wird überall dort eingesetzt, wo schwere Lasten bewegt werden müssen: in Maschinenbau- und Montagehallen, Lagerhallen sowie auf Umschlagplätzen. Er eignet sich für den mittleren bis leichten Betrieb mit niedriger Nutzungsfrequenz und begrenzter Hubanzahl. Nicht geeignet für den Einsatz in explosionsgefährdeten Bereichen oder in Umgebungen mit hoher Luftfeuchtigkeit, Säuren oder Laugen.
Häufige Fragen zum Einträgerkran
F: Worin unterscheiden sich der Elektro-Einträgerkran vom LD-Typ und der Elektro-Einträger-Hängekran vom LX-Typ?
Der LD-Einträgerkran verfährt auf Kranbahnträgern, die an den Säulen der Werkshalle montiert sind. Er eignet sich für Spannweiten von 7,5–30 m und Tragfähigkeiten von 1–20 t. Der LX-Einträger-Hängekran wird dagegen unter dem Dachstuhl der Halle aufgehängt und benötigt keine Stellfläche im Bodenbereich – ideal für leichte Anwendungen mit Spannweiten bis 12 m und Tragfähigkeiten bis 5 t. Kelude Schwerindustrie bietet beide Lösungen an.
F: Nach welchen Normen wird der Elektro-Einträgerkran gefertigt?
Der LD-Einträgerkran wird nach der Norm JB/T1306-1994 für Elektro-Einträgerkrane konstruiert und gefertigt. Der CD1-Drahtseil-Elektroseilzug entspricht der Norm JB/T 9008.1. Die Abnahme- und Prüfverfahren folgen der Norm GB/T 5905 (Prüf- und Abnahmevorschriften für Krane), die Sicherheitsanforderungen erfüllen die Vorgaben der Norm GB/T 3811 (Konstruktionsvorschriften für Krane).
F: Wie hoch ist die Hubgeschwindigkeit des Elektro-Einträgerkrans? Ist eine Drehzahlregelung möglich?
Der serienmäßige CD1-Elektroseilzug erreicht eine Hubgeschwindigkeit von 8 m/min (bei 10 t und darüber: 7 m/min). Für präzises Positionieren ist optional der MD1-Zweigang-Elektroseilzug (8/0,8 m/min) erhältlich: schnelles Heben bei schweren Lasten, langsames Feinpositionieren bei leichten Lasten – für mehr Effizienz und Sicherheit.
F: Welche Voraussetzungen müssen für die Nachrüstung eines Elektro-Einträgerkrans in einer bestehenden Werkshalle erfüllt sein?
An den Hallensäulen müssen Kranbahnträger montiert werden. Die Schienenmontagegenauigkeit erfordert eine Spannweitenabweichung von ≤ ±5 mm und einen Höhenunterschied der beiden Schienen im selben Querschnitt von ≤ 10 mm. Zudem ist ein Sicherheitsabstand von ≥ 200 mm zwischen oberer Hakenstellung und Hallendecke einzuhalten. Es wird eine 380V/50Hz-Stromversorgung benötigt, und die Stahlkonstruktion muss statisch nachgewiesen werden.
