天车三维激光点云建模技术详解：从现场扫描到数字孪生的全流程

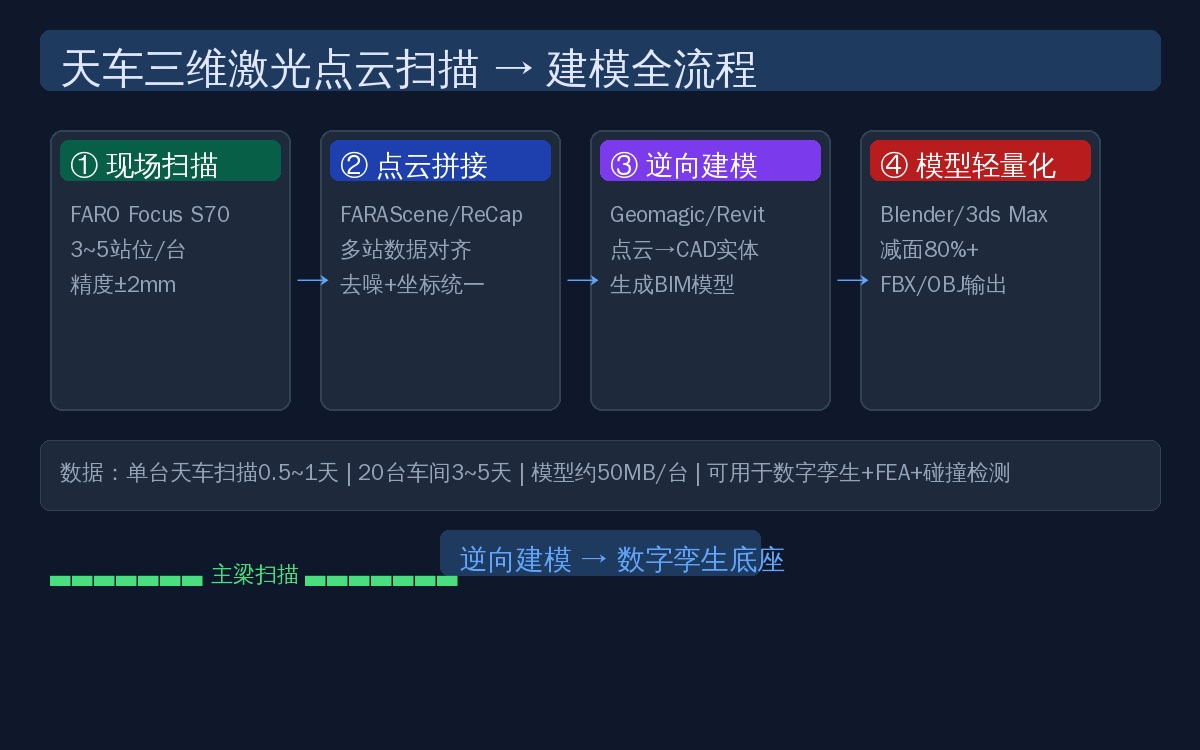

天车数字孪生系统需要精确的三维模型作底座，但很多存量天车的原始CAD图纸已经找不到了。三维激光点云扫描技术就是解决这个问题的——用激光扫描仪对现场天车快速扫描一次，得到高精度三维点云数据，再逆向建模生成可用的CAD模型。

推荐扫描仪：FARO Focus S70（扫描精度±2mm/10m，扫描范围0.6~70m，速度97.6万点/秒）。单台天车需要3~5个扫描站位（覆盖主梁上下左右+端梁+轨道）。扫描一个车间20台天车约3~5天。逆向建模后的模型可用于数字孪生展示、有限元分析、碰撞检测、改造方案设计等多种用途。

一、激光扫描仪选型标准

三维激光扫描仪是天车点云建模的核心设备，选型直接影响扫描效率和建模精度。市场主流方案有三类，各有适用场景。

FARO Focus 系列（如 Focus S70/S150）：测距精度±1mm/10m，S70扫描范围0.6~70m、S150达0.6~150m，扫描速度97.6万点/秒。内置彩色相机可同步获取RGB信息，适合天车钢结构整体扫描。环境要求：工作温度5~40°C，IP54防护等级，一般厂房环境均可使用。单站扫描时间约3~7分钟（1/4分辨率），是绝大多数天车扫描项目的首选。

Leica RTC360：精度±1mm/10m，扫描速度200万点/秒，VIS追踪技术实现无标靶拼接。最大优势是扫描速度快（单站约2分钟）和现场实时预览功能。适合工期紧急的大型天车车间。但设备价格比FARO高约30~40%，租用成本也相应更高。

Z+F 5016：精度±1.5mm/10m，扫描范围0.3~360m，线扫描技术抗粉尘干扰能力强。对于铸造车间、钢厂等粉尘环境，Z+F的防尘性能明显优于FARO和Leica。缺点是设备较重（约14kg），携带不如前两者方便。

选型建议：标准厂房天车选FARO Focus S70（性价比最优）；工期紧张选Leica RTC360（速度快50%以上）；高粉尘环境选Z+F 5016（抗粉尘能力强）；仅需零部件逆向建模可选手持扫描仪如EinScan HX。

二、现场扫描实施流程

现场扫描是决定点云数据质量的关键环节，实施不当会导致后期拼接困难甚至需要返工。以下流程基于数百台天车扫描经验总结而成。

扫描站位规划：单台天车标准配置3~5站。第一站位于天车下方地面中心，获取主梁底面和两侧端梁数据；第二站位于天车端梁一侧，覆盖主梁侧面和车轮；第三站位于对角线位置，补充另一侧数据。对于跨度超过25米的天车，需要在中间增加第4~5站，确保主梁上表面和轨道数据的完整性。站位间距一般控制在10~15米，保证相邻站点之间60%以上的点云重叠率。

标靶布置：在每个扫描区域的固定物体（如立柱、墙面）上粘贴6~8个球形标靶（直径约3.8cm），确保每站视野内至少有3个公共标靶被相邻站点覆盖。标靶固定越牢靠，后期拼接精度越高。在车间转换测量坐标系时，需要使用全站仪测定至少3个控制点的绝对坐标作为基准。

扫描参数设置：天车钢结构建议使用1/4分辨率（约6mm点间距/10m）兼顾速度和精度；精细部位（如车轮、吊钩、焊缝区域）切换至1/2分辨率（约3mm点间距/10m）。彩色扫描建议室内光线充足，避免强光直射导致曝光不均。

环境注意事项：扫描现场避免大型机械振动（如冲压机、离心机），振动会导致点云漂移。光线不足区域不影响扫描精度但影响相机采集效果。粉尘浓度过高时激光回波信号可能衰减，建议选择停机检修时段作业或使用Z+F系列抗粉尘扫描仪。

三、点云数据拼接与处理

多站扫描获得的原始点云数据各自位于独立的扫描坐标系中，需要通过拼接处理统一到一个坐标系下，再经过滤波去噪才能用于建模。

多站数据拼接算法：主流拼接方法有两种。目标标靶拼接利用各站扫描到的公共标靶球心坐标计算刚性变换矩阵（ICP算法优化），精度最高，残差可控制在±2mm以内。FARO Scene或Leica Register360均支持自动标靶识别与配准。特征点云拼接（Cloud-to-Cloud）适用于标靶缺失的场景，通过提取点云中的几何特征（平面、柱面、角点）自动匹配相邻站点，精度约±5mm，适合快速预览但正式项目建议辅以标靶验证。天车车间通常混合使用两种方法：主体结构用标靶拼接保证精度，边角细节用特征拼接补充。

点云去噪滤波：扫描过程中会产生三类噪声：离群噪声（飞点、镜面反射点），用统计滤波去除——设定每个点的邻域点数（如30个），偏离均值超过2倍标准差则剔除；薄壁噪声（钢结构边缘的弥散点），用半径滤波清除；移动物体噪声（人员走动、天车摆动），需手动框选删除。一套100GB的原始点云，去噪后可减少约15~30%的冗余数据。

坐标系统一：所有点云最终需要转换到天车本机坐标系或厂房坐标系中。天车本机坐标系以主梁中心线为X轴，端梁方向为Y轴，垂直向上为Z轴。使用全站仪测定的控制点坐标，通过3~6个空间公共点进行七参数坐标转换（布尔莎模型），转换残差控制在±3mm以内。

数据量估算：一台天车扫描3~5站，原始点云数据量约30~80GB（含色彩信息）。拼接去噪后约20~50GB。考虑到持续存储成本和后续建模效率，建议归档保存拼接后的精简版（约5~10GB/台），原始数据保留至项目验收后即可清理。

四、逆向建模方法

点云逆向建模是将离散点云数据转换为可编辑的CAD/BIM模型的过程，也是全流程中技术含量最高、耗时最长的环节。

建模工具选型：Geomagic Design X是工业逆向建模的标准工具，支持基于点云的实体和曲面建模，自动拟合平面、圆柱、球体等基本几何体。适合天车钢结构这类以规则几何体为主的建模场景——主梁箱体、端梁、轨道都能通过拟合快速生成。输出STEP/IGES等通用格式供SolidWorks/CATIA设计。Autodesk Revit适合需要整合建筑结构信息的天车项目，将天车模型直接放入厂房BIM模型中，用于碰撞检测和空间管理。对于数字孪生展示场景，用Blender或3ds Max做减面贴图处理后输出FBX/OBJ格式即可。

建模流程：第一步数据预处理，在Geomagic Wrap中对去噪后的点云封装成网格（Mesh），修复孔洞和自交面，通常可自动处理80%的工作量；第二步特征提取，识别天车的关键结构（主梁、端梁、走台、护栏、轨道、车轮、吊钩）并分别提取轮廓和断面；第三步实体建模，将提取的特征转换为参数化实体，在Design X或Revit中重建完整模型；第四步精度验证，将生成的CAD模型与原始点云做偏差分析（3D Compare），主体结构偏差应控制在±5mm以内。

模型精度控制：天车不同部位对精度的要求不同。A级精度（±2mm）：吊钩中心、车轮轮缘、轨道工作面——这些部位影响天车的运行安全和吊装精度，必须精细建模；B级精度（±5mm）：主梁外形、端梁连接面、走台结构——影响改造方案的尺寸匹配；C级精度（±20mm）：护栏、走道格栅、电控箱外壳——只需示意位置即可。分级建模可节省40%以上的建模时间。

LOD分级：参考BIM标准，天车模型建议分三级。LOD200适用于方案展示和布局分析；LOD300适用于改造设计和碰撞检测；LOD350适用于施工图设计和零部件加工。大多数天车数字孪生项目做到LOD300即可满足需求，按需细化到LOD350。

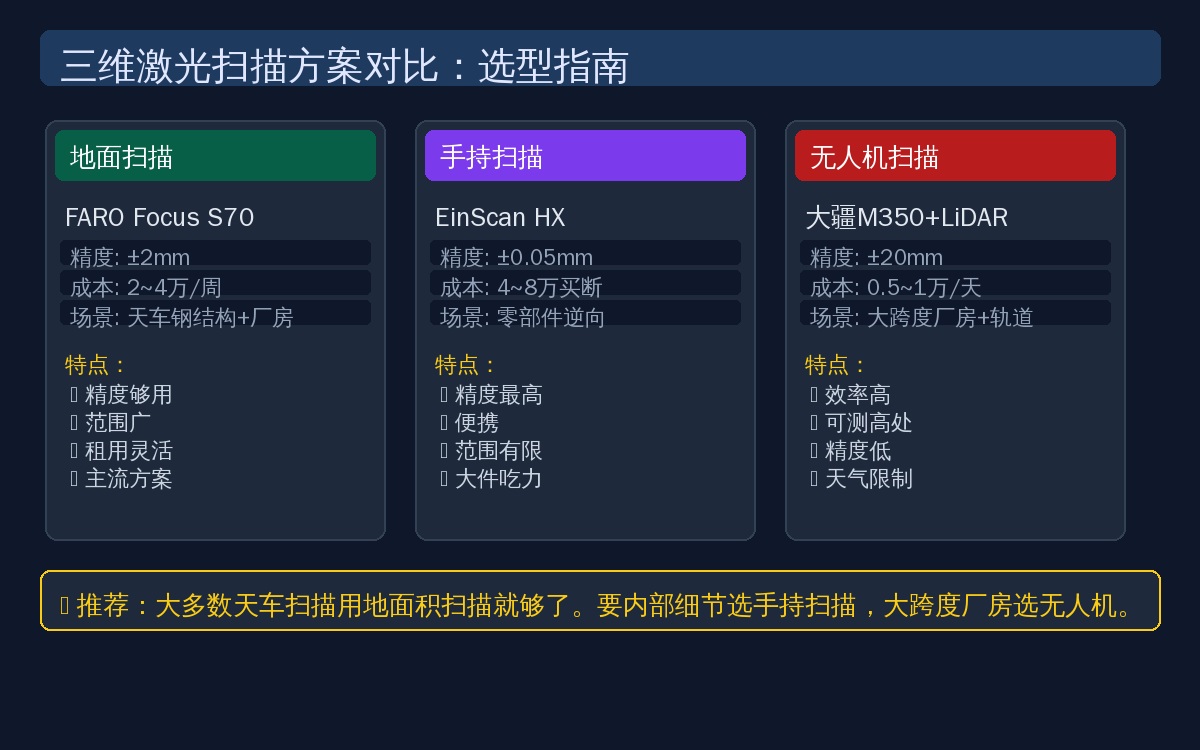

五、扫描方案对比

大多数天车扫描需求用地面积扫描就够了。如果只需要天车的整体外形尺寸（不需要内部结构细节），选用手持扫描更快。大跨度厂房（跨度超过30米）的天车轨道测量推荐无人机扫描方案。

六、典型应用案例

某钢厂有25台天车，其中12台已经使用超过15年，原始CAD图纸已丢失。2025年计划对其中8台进行智能化改造（加装自动定位和远程监控系统），但改造方案设计需要精确的天车三维尺寸和现场安装空间数据。解决方案：用FARO Focus S70对8台天车逐一扫描，每台3~5站，累计5天完成全部扫描。逆向建模输出为Revit格式，直接导入改造方案设计软件。改造方案的设计周期从预计的3个月缩短到1个月——因为不需要人工测量尺寸、不需要”到现场核对图纸”。扫描和建模总费用约8万元，但节省的设计时间和减少的现场返工远远超过这个数。
