天车工业互联网平台方案：多协议设备互联与数据智能应用实践

当天车数量超过10台，没有一个统一平台管理，每台天车都是信息孤岛。工业互联网平台把全厂所有天车采集到一个统一的数字空间里——不管PLC是西门子还是三菱、通信走OPC UA还是Modbus、数据存InfluxDB还是SQL Server，平台上看到的都是统一格式。

平台如何与现有天车对接：新建天车出厂时预装数据采集模块和5G通信模块，通电即接入。存量天车加装边缘网关（OPC UA/Modbus协议转换器），不改动原有控制系统。一台网关约3000~5000元，安装调试2小时。

一、平台总体架构设计

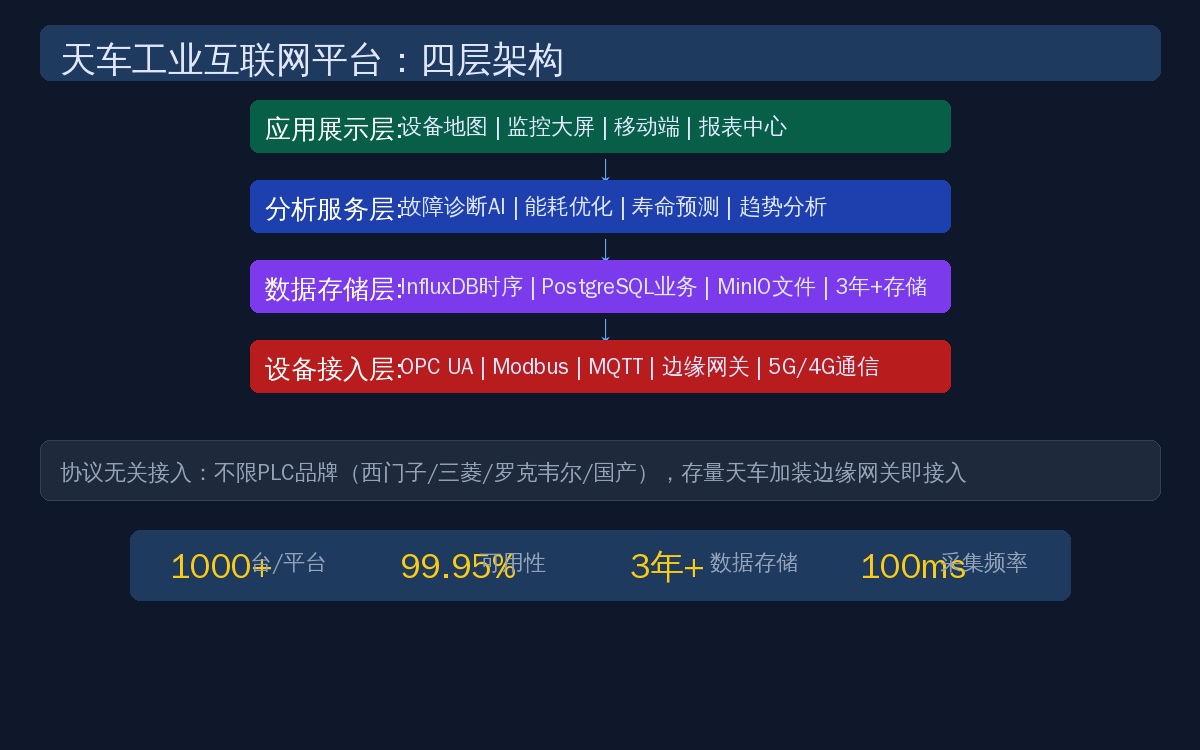

天车工业互联网平台采用四层架构设计，自底向上分为设备接入层、数据存储层、分析服务层、应用展示层。各层职责清晰、接口标准化，支持横向扩展和独立升级。

设备接入层是平台的基础。每台天车配备一台边缘工业网关（如西门子IoT2050、华为AR系列），负责从PLC采集实时数据并进行协议转换。网关通过OPC UA Client读取天车PLC（西门子S7-1200/1500、三菱FX5U等）的标记变量，将Modbus RTU/TCP数据统一映射为OPC UA信息模型，再通过MQTT上传到平台。边缘网关的另一项关键职责是断网续传——当网络中断时，网关本地缓存数据，恢复连接后自动补传，确保数据不丢失。网关与平台之间采用TLS加密通信，通信协议标准化为MQTT over TCP，数据报文使用Protobuf序列化以降低带宽消耗。

数据存储层采用混合存储架构。时序数据（振动、电流、温度等连续采集数据）存入InfluxDB，按天分区、自动降采样（保留策略：原始数据30天、聚合数据1年、统计摘要3年）。业务数据（天车台账、维保记录、配置信息）存入PostgreSQL，结构化管理。非结构化数据（扫描日志、故障截图、维修视频）存入MinIO对象存储。数据存储层对外提供统一的REST API和WebSocket接口，上层服务无需关心底层存储细节。数据分片策略：按天车ID哈希分片到不同的存储节点，保证单台天车的数据读写不会成为瓶颈。

分析服务层部署为Kubernetes微服务集群，包括故障诊断引擎（基于LSTM的振动异常检测）、能耗分析模块（按吨位·公里统计单耗）、寿命预测服务（基于蒙特卡洛仿真的轮组剩余寿命估算）、规则引擎（基于Drools的报警规则配置）。各微服务通过消息队列（Kafka）解耦——设备接入层发布的原始数据进入Kafka Topic，分析服务消费后处理，结果写入数据存储层。这种异步架构保证高并发场景下平台不阻塞。

应用展示层提供三种交互终端。Web管理端采用React+Ant Design框架，支持天车设备地图（基于Three.js的3D场景展示）、实时仪表盘和报表中心。Grafana大屏用于车间现场监控大屏，直接对接InfluxDB数据源，实时刷新。移动端采用Flutter跨平台框架或微信小程序，支持设备扫码查看、工单处理、报警推送。各终端通过统一的API Gateway（Kong）调用后端服务API，鉴权和限流由Gateway统一管理。

二、多协议设备接入方案

天车PLC品牌繁多，不同时期、不同厂商的产品支持不同的通信协议。平台必须解决多协议统一接入的问题，以下是三种主流协议的接入方案和适用场景。

OPC UA（统一架构）是首选推荐协议，尤其适合西门子PLC系列（S7-1200/1500）。优势有三：一是标准化——OPC UA是IEC 62541国际标准，不同厂商设备可统一接入；二是安全性——支持X.509证书认证、AES-256加密通信、会话鉴权，满足工业网络信息安全要求；三是信息模型——PLC变量可以组织成具有语义的对象结构（如”天车1号/主电机/电流”），不需要查位号表就能理解数据含义。西门子S7-1500原生支持OPC UA Server，S7-1200需固件V4.4以上版本。配置步骤：在TIA Portal中启用OPC UA Server，指定可访问的变量列表（建议用结构化变量组），边缘网关作为OPC UA Client连接读取。

Modbus TCP/RTU适合三菱、台达、信捷等国产PLC，以及绝大多数老旧天车的控制系统。Modbus的优势是简单——协议栈轻量、几乎零成本实施、所有PLC厂商均支持。实施要点：边缘网关的Modbus RTU口（RS485）连接到天车控制柜内的PLC通信口，配置参数为波特率9600~115200bps、数据位8位、无校验/奇校验、停止位1位。Modbus地址映射表（如保持寄存器40001~4xxxx）需要在调试时逐点标定并记录到网关配置中。需要注意的是Modbus协议不加密，若数据过公网须在网关侧增加VPN隧道或TLS加密隧道。

MQTT（消息队列遥测传输）适合物联网场景和边缘节点数据上传。网关作为MQTT Publisher，将采集的数据以JSON或Protobuf格式发布到平台MQTT Broker（如EMQX或Mosquitto）。MQTT的优势在于轻量——报文头部仅2字节，带宽占用极低，适合流量受限的4G/5G网络环境；QoS机制——支持QoS 0/1/2三级服务质量，关键数据（如故障报警）用QoS 2确保送达，周期性数据用QoS 0降低开销；遗嘱消息——网关离线时自动发布Last Will消息，平台可及时感知设备断线。推荐实践：每台天车使用独立的MQTT Client ID，Topic结构设计为factory/zone/crane_id/data_type（如plant01/zoneA/CR001/vibration），方便平台端按设备、按类型订阅过滤。

网关部署策略：单台天车配置一台独立网关（推荐方案），故障隔离，单台断网不影响其他天车。若天车集中在同一个控制室（如多台小吨位天车共用控制柜），可多台共享一台网关降低成本，但需确保网关的COM口/以太网口数量足够。网关建议安装在控制柜内或天车操作室，使用工业级宽温（-20~70°C）设备，供电取自控制柜24V直流电源。

三、数据采集频率与存储策略

工业互联网平台采集的数据分三类。高频数据（100ms级）：振动、电流、实时位置——用于实时监控和故障诊断，保留30天滚动。中频数据（1~10秒级）：温度、压力、速度——用于趋势分析和能耗统计，保留1年。低频数据（分钟级）：运行状态、累计运行时间、故障代码——用于报表和统计分析，保留3年。数据存储量估算：一台天车每天产生约500MB~2GB原始数据（视传感器数量和采样率而定），100台天车的平台需要约50~200TB/年的存储容量。

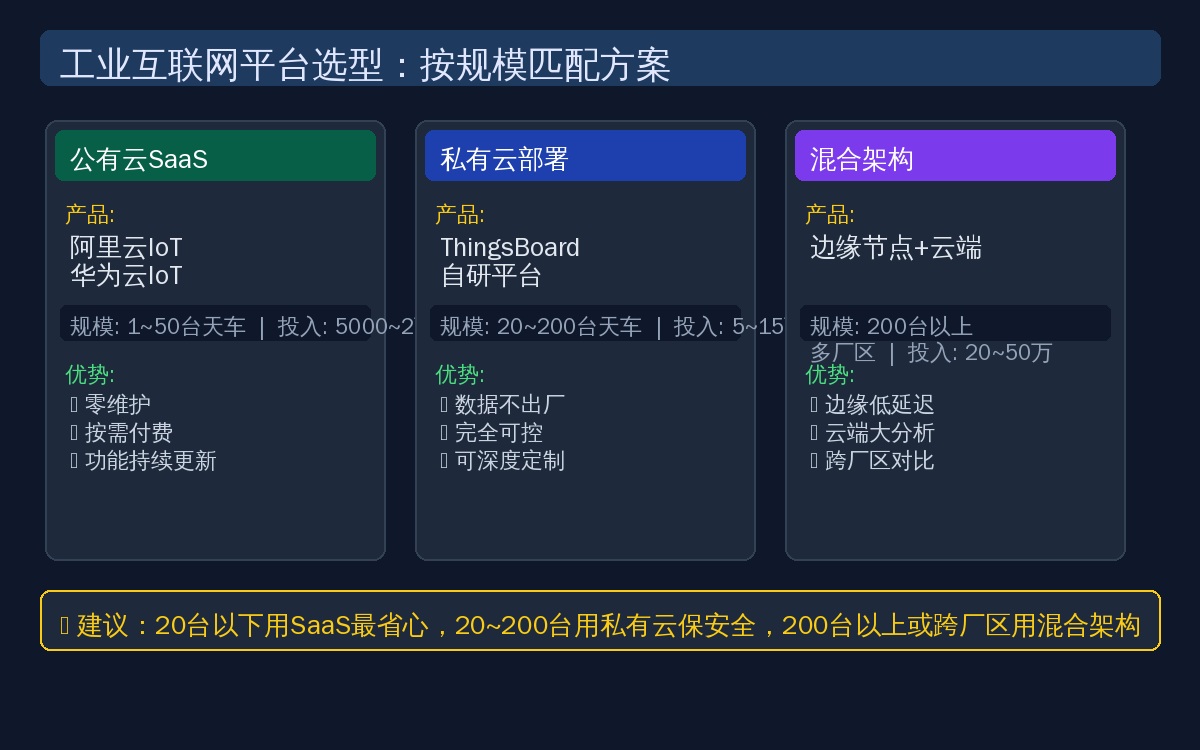

选择平台类型时重点考虑三个因素：天车数量、数据安全要求和IT运维能力。天车少于20台且数据安全要求不高（非涉密工厂）选公有云SaaS最划算——零维护、按年付费、功能持续更新。天车20~200台或数据不能出厂（军工、核电、机密制造）选私有云部署——一次性投入但数据完全可控。天车超过200台或有多个厂区需要统一管理选混合架构——边缘节点做实时处理和本地存储，云端做大数据分析和跨厂对比。

四、平台选型对比
