BDX型无轨平板车BDX型无轨电动平车

产品介绍

BDX型无轨平板车又称BDX型无轨电动平车、蓄电池无轨平板车，主要型号及载重量有：BDX-5-1、BDX-10-1、BDX-15-1、BDX-20-1、BDX-25-1、BDX-30-1、BDX-40-1、BDX-50-1、BDX-60-1、BDX-75-1、BDX-100-1等。BDX系列采用蓄电池供电、直流电机驱动、充气轮胎行走的方案，无需轨道即可在水泥地面自由行驶，前轮转向设计使其具备优秀的机动灵活性。

BDX型无轨平板车适用于载重量5t~100t的各类重型物料转运场景。与BWP系列相比，BDX系列采用前轮机械转向（小吨位）或电动液压助力转向（大吨位），驾驶操作更接近传统车辆。台面高度因车型不同为650~1050mm，方便叉车和吊装设备配合装卸。最小转弯半径4~9m，适合车间内存和厂区内短途转运。

该系列平车最大的优势在于无需轨道基础设施——厂房无需预埋轨道基础，搬迁时平车直接开走。蓄电池供电使其不受电缆限制，适合跨车间、跨厂区的物料转运。可选配液压升降平台、V型托架、遥控系统、磁导航自动行驶等。

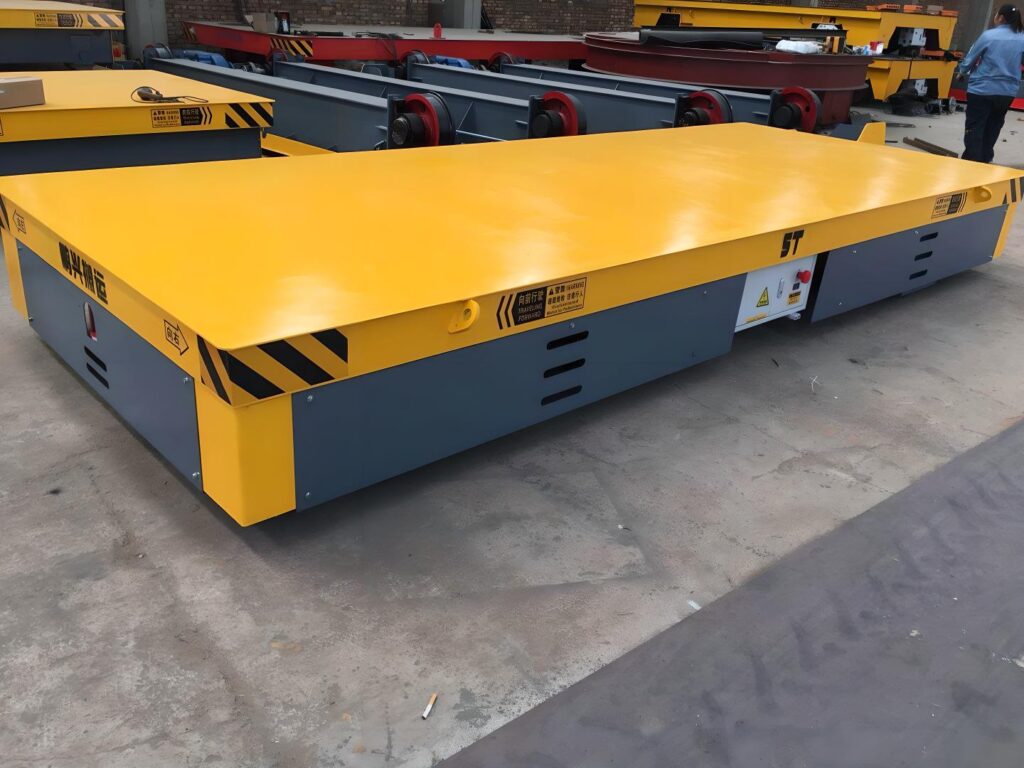

产品图册

型号规格

• 产品名称：BDX型无轨电动平车
• 别名别称：无轨平板车、蓄电池无轨平车、BDX型地平车
• 型号规格：BDX型（BDX-5-1 ~ BDX-100-1）
• 所属类别：地面输送机械设备
• 供电方式：蓄电池组（DC 48V~110V）
• 电机类型：串励/他励直流电机
• 行走方式：充气轮胎/实心轮胎
• 控制方式：无级变速
• 操作方式：驾驶室/线控/遥控
• 转向方式：前轮机械转向/电动液压助力
• 转弯半径：4~9m
• 产品产地：河南新乡长垣
• 非标定制：可非标制造
• 生产周期：15~25天
• 供货范围：全国
• 售后方式：一年保修

产品特点

• 无轨道设计：采用充气轮胎行走，水泥、沥青路面均可使用。无需预埋轨道基础，厂房改造成本降低，搬迁零成本。
• 载重范围广：5t~100t共11个规格，从轻载车间配送（5t）到重型铸钢件转运（100t）全系列覆盖。
• 驾驶/遥控双模：标配驾驶室操作（方向盘+踏板），可选遥控操作。驾驶室视野开阔，操作体验接近叉车，新手快速上手。
• 转弯灵活：前轮机械转向/电动液压助力，最小转弯半径仅4m（BDX-5-1），即使100t级也仅需9m转弯空间。
• 续航可靠：铅酸/磷酸铁锂电池组，配备智能充电机自动充满断电。充电时间4~8小时，支持换电方案。
• 制动安全：液压鼓式行车制动+电磁失电驻车制动双保障。断电自动抱死，防止坡道溜车。
• 维护便捷：轮胎6~12个月更换周期，电池循环寿命800次（铅酸）/2000次（铁锂），日常检查轮胎气压和制动液即可。

工作原理

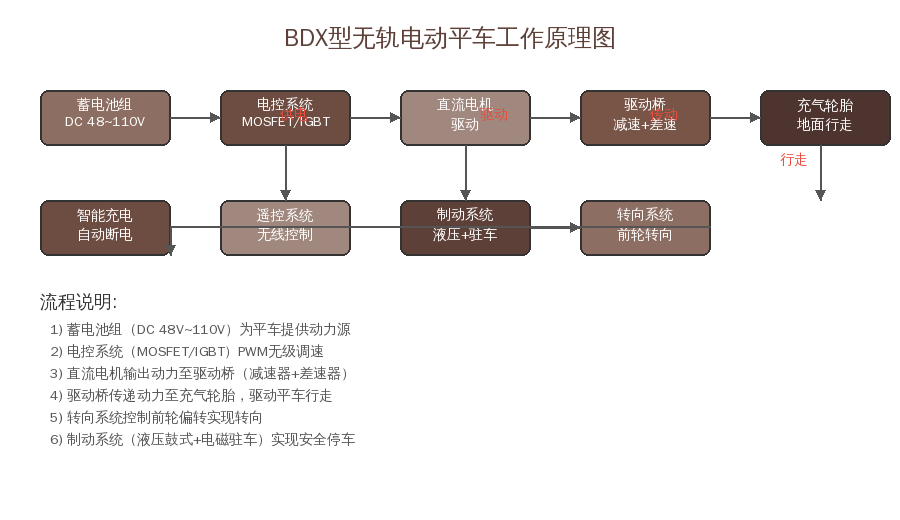

BDX无轨电动平车的工作原理基于”蓄电池供电→电控调速→直流电机驱动→轮胎行走”的能量链路：

第一步：电源供给。车载蓄电池组（DC 48V~110V）为平车提供动力源。电池组位于车架下方电池仓内，通过快速插接头与电控系统连接。

第二步：电控调速。MOSFET/IGBT控制器接收操作指令（驾驶室脚踏/遥控器信号），对直流电机进行PWM无级调速。控制器具备过流、过温、欠压保护功能。

第三步：机械传动。直流电机输出动力至驱动桥（主减速器+差速器+半轴），经减速增扭后传递至左右驱动轮，驱动平车行走。

第四步：转向制动。通过方向盘或遥控器控制前轮偏转实现转向；液压鼓式制动器施加制动力停车，电磁驻车制动在断电时自动锁紧。

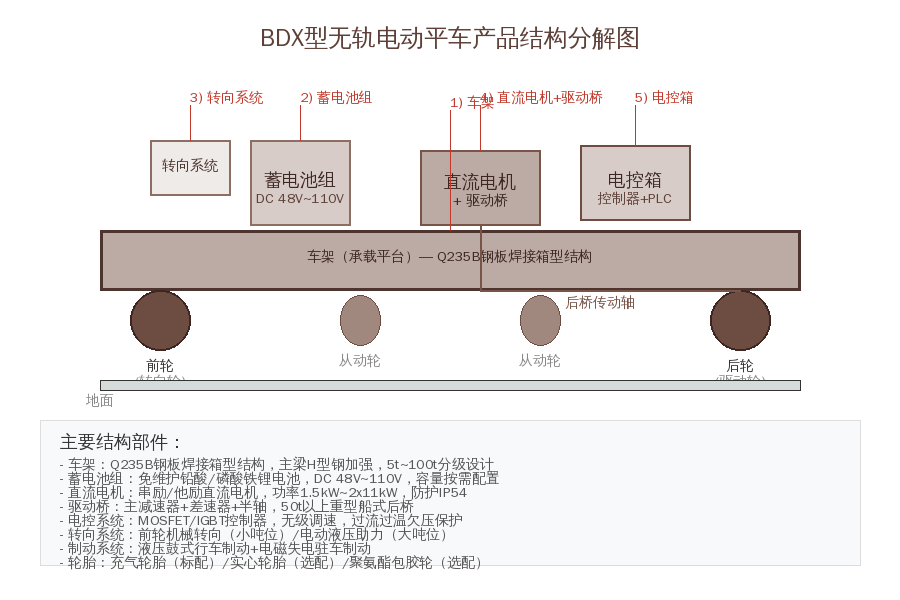

产品结构

BDX无轨电动平车由以下主要结构部件组成：

• 车架（承载平台）：Q235B钢板焊接箱型结构，主梁H型钢加强，5t~100t分级设计。
• 蓄电池组：免维护铅酸/磷酸铁锂电池，DC 48V~110V，置于车架下方电池仓，支持5分钟换电。
• 直流电机：串励/他励直流电机，功率1.5kW~2×11kW。串励电机启动力矩大，适合重载启动。
• 驱动桥：主减速器+差速器+半轴，50t级以上采用重型船式后桥，承载能力强。
• 电控系统：MOSFET/IGBT PWM控制器，无级调速，过流过温欠压多重保护。
• 转向系统：前轮转向，小吨位循环球式机械转向器，大吨位电动液压助力转向。
• 制动系统：液压鼓式行车制动+电磁失电制动器，双重保障。
• 轮胎：充气轮胎标配，可选实心轮胎或聚氨酯包胶轮。

技术参数

下表为BDX型无轨电动平车标准技术规格参数，涵盖5t~100t共11个型号。

BDX型无轨电动平车技术规格参数表

适用场景

• 重型模具/铸件转运：50t~100t级可承载大型模具、铸钢件、锻压件。配合叉车或行车完成装卸。
• 钢结构车间：无轨道设计要求，适合钢结构厂房（无预埋轨道基础）的物料内部转运。
• 跨车间物料周转：不受轨道限制，可在多跨车间之间自由穿梭，实现跨区域物料配送。
• 户外堆场/码头：充气轮胎适用户外水泥地面，适合堆场板材、管材、钢结构件的短途转运。
• 装配生产线：5t~20t级用于装配线各工位间配送零部件，可选磁导航实现自动行驶。
• 造船厂分段转运：大型船体分段在厂房内的转运，配合多台平车编组使用。

选型指南

• 载重量：按最大物料重量+20%裕量选型。如转运8t模具建议BDX-10-1。
• 台面尺寸：标准3600×2200mm~6500×3500mm。长工件可定制加长台面。
• 电池类型：铅酸电池（经济型）适合单班；磷酸铁锂（寿命长）适合多班倒。
• 轮胎选择：充气胎减震好；实心胎耐穿刺；聚氨酯轮无痕不伤地面。
• 操作方式：生产线固定路线选遥控；多变的运输场景选驾驶室操作。
• 自动化：需自动导航选磁导航（经济）或激光SLAM（高精度，±10mm）。

使用说明

• 交付后检查轮胎气压（0.4~0.6MPa）、电池电量、制动功能。
• 充电：连接充电机→自动识别→充满断电。铅酸6~8h，铁锂4~6h。
• 启动：驾驶室方式→钥匙开机→选择方向→踩加速踏板；遥控方式→开机→操作手柄。
• 行驶：直线行驶保持方向盘居中；转弯减速≤5m/min。禁止急加速急刹车。
• 制动：松开加速踏板→踩制动踏板停车→断电后电磁制动自动锁紧。
• 安全：禁止超载、禁止载人、禁止斜坡横向行驶。异常噪音立即停车。

为什么选克鲁德重工

服务支持

克鲁德重工为BDX型无轨电动平车用户提供全生命周期服务：售前免费勘测出方案→售中全程监造+进度通报→售后1年质保+48小时到场+永久技术咨询。常备蓄电池、控制器、驱动桥总成、制动蹄片、轮胎等易损件，3日内到货。
