KPC系列滑触线轨道平车KPC型轨道平板车
滑触线电动平车
产品型号：KPC系列；额定载重：6-300吨；供电方式：安全滑触线（三相380V）；运行速度：15-30米/分钟（可调）；适用轨距：标准1435mm（可定制762-2000mm）。KPC系列滑触线轨道平车是克鲁德重工自主研发的核心产品之一，专为大吨位、长距离、连续作业的工业运输场景设计。采用安全滑触线供电方式，从根本上解决了蓄电池平车充电等待和电缆拖缆平车距离受限的痛点。KPC系列广泛应用于钢厂、冶金、造船、重型机械制造等行业，是实现车间内重型物料高效流转的理想装备。滑触线可铺设于地沟、地面或空中，安装方式灵活，不受厂房布局限制。配合翻板式收放盖板装置，不影响地面其他车辆通行，是电动平车供电方案中最经济、最成熟的选择之一。
产品介绍
KPC系列电动平车的供电方式是安全滑触线供电，其工作原理是在轨道侧面开设地沟，地沟内安装安全滑触线，地沟上铺有单面用铰链固定于地面上的盖板。电动平板车运行时通过安装在平车上的地沟翻板装置，将盖板掀起，翻板装置内有同安全滑触线继电器连接的电缆。轨道平板车通过后盖板自动放回地面，能保证无轨车辆顺利通过，地沟翻板滑触线型电动轨道平车，不受运行距离的限制，不会影响电动平车的运行速度，滑动灵活，安全可靠，故障率较低，适合大吨位、长距离运输方案的选用。除此之外，安全滑触线还可以安装在地面上、空中(在不影响其他运输方式的情况下)，这样安装更方便，成本更低，是所有电动平车导电方式当中，最合理、最经济的一种轨道平板车导电方案。

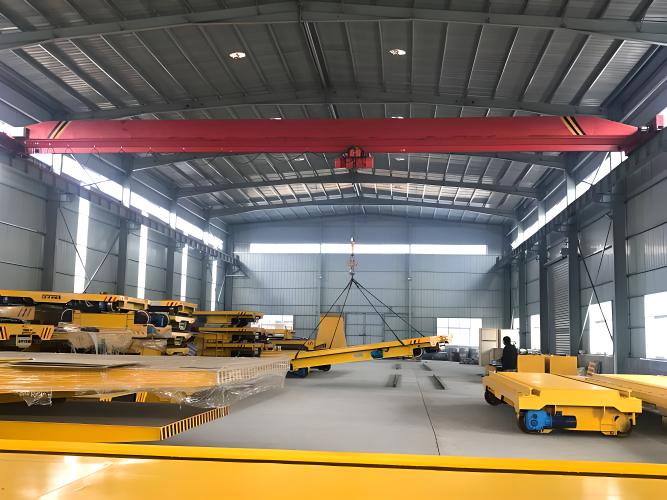

产品图片
产品特点
- 无距离限制供电：安全滑触线供电方式不受运行距离限制，适用于长距离物料运输场景，无需频繁充电或更换电池。
- 运行稳定可靠：地沟翻板装置自动掀开和复位盖板，不影响其他车辆通行，故障率低，维护成本小。
- 大吨位承载能力：额定载重覆盖6-300吨，可定制更大吨位，满足重型工业场景需求。
- 安装方式灵活：滑触线可安装于地沟、地面或空中，适应不同厂房布局，成本最优。
- 运行速度可调：标准速度15-30米/分钟，可根据工况调整，配合自动化控制系统实现精确启停。
工作原理
KPC系列滑触线电动平车通过安装在轨道侧方地沟中的安全滑触线获取三相380V电源。平车上装有地沟翻板装置，当平车行驶时，翻板装置将地沟盖板掀起，内部的碳刷集电器与滑触线接触取电，驱动电机带动车轮运行。平车通过后，盖板自动复位，保证地面平整，无轨车辆可正常通行。
该供电方式的核心优势在于：取电装置与滑触线之间采用碳刷滑动接触，无电缆拖拽损耗，且不受运行距离限制——理论上平车跑多远，滑触线铺多远即可。
结构组成
KPC系列电动平板车由以下核心结构组成：
车架：采用Q235B优质碳素结构钢板焊接成型，整体退火处理消除焊接内应力，确保车架长期承载不变形。根据吨位不同，主梁采用箱形或工字形截面结构，承重能力经过有限元分析优化。
驱动系统：包括电机和减速机。电机选用三相异步电动机（380V/50Hz），功率从2.2kW到15kW×2不等；减速机采用蜗轮蜗杆或硬齿面齿轮传动，传动效率高、噪音低。大吨位车型（150t以上）配备双电机双主动驱动，起步平稳、爬坡能力强。
车轮装置：铸钢车轮，踏面经中频淬火处理（硬度HRC45-50），耐磨寿命长。车轮轴承采用调心滚子轴承，自动补偿安装误差。根据轨距和吨位配置4-8个车轮（大吨位车型增加辅助轮）。
电气控制系统：包括控制箱（内置断路器、接触器、热继电器）、行程开关、遥控接收模块。控制箱防护等级IP54，具备过载保护、短路保护和紧急停止功能。
滑触线取电装置：包括碳刷集电器、翻板机构和电缆。碳刷与滑触线滑动接触取电，翻板装置自动掀起和复位地沟盖板，实现不间断供电。滑触线防护等级IP54，可适应室内外环境。
适用场景
- 钢厂/冶金车间：用于钢卷、钢板、钢坯等重型物料跨车间转运，大吨位、长距离运输需求典型。
- 重型机械制造：大型设备部件（如风电塔筒、压力容器壳体）的车间内移送和装配工位对接。
- 造船厂/港口：分段、模块的平面移动，配合起重机实现高效物料流转。
- 铁路/机车车辆检修：机车转向架、轮对等重型部件的检修线输送。
- 仓库/堆场：重型成品或半成品的长距离平面运输，替代叉车，降低运营成本。
技术参数
| 型号 | 载重 (t) | 轨距 (mm) | 台面尺寸 (长×宽)(mm) | 高度 (mm) | 速度 (m/min) | 电源 (v) | 功率 (kw) | 重量 (t) | 备注 | 荐用 钢轨 |
|---|---|---|---|---|---|---|---|---|---|---|
| KPC-5-1 | 5 | 1435 | 3600×2000 | 520 | 30 | 380v | 2.2 | 3.1 | P24 | |
| KPC-5-2 | 5 | 762 | 3000×1500 | 520 | 30 | 380v | 2.2 | 2.8 | ||
| KPC-10-1 | 10 | 1435 | 3600×2000 | 520 | 30 | 380v | 2.2 | 3.3 | ||
| KPC-10-2 | 10 | 762 | 3600×1500 | 520 | 30 | 380v | 2.2 | 3.0 | ||
| KPC-20-1 | 20 | 1435 | 4000×2200 | 650 | 30 | 380v | 3.5 | 4.4 | P38 | |
| KPC-30-1 | 30 | 1435 | 5000×2200 | 650 | 30 | 380v | 3.5 | 5.0 | ||
| KPC-50-1 | 50 | 1435 | 5500×2500 | 700 | 25 | 380v | 5 | 7.1 | P43 | |
| KPC-75-1 | 75 | 1435 | 6000×2500 | 850 | 20 | 380v | 7.5 | 9.8 | ||
| KPC-100-1 | 100 | 1435 | 6500×2800 | 900 | 20 | 380v | 11 | 12.5 | P50 | |
| KPC-150-1 | 150 | 1435 | 8000×2800 | 1100 | 20 | 380v | 7.5×2 | 27.8 | 双主动 | QU100 |
| KPC-200-1 | 200 | 1435 | 8200×2800 | 1250 | 20 | 380v | 11×2 | 33.9 | 双主动 | |
| KPC-300-1 | 300 | 1435 | 12800×2800 | 1350 | 15 | 380v | 15×2 | 51.2 | 双主动 |
为什么选择克鲁德重工
- 17年行业深耕：克鲁德重工专注电动平车研发制造，KPC系列产品已服务于国内外200+工厂、矿山和港口项目。
- 全流程自主制造：从车架焊接、电机组装到控制系统调试，全链条自主质控，关键部件可追溯。
- 非标定制能力：可根据客户现场工况定制台面尺寸、轨距、载重吨位和自动化接口（PLC/遥控/无人驾驶）。
- 完善的售后服务：全国24小时响应服务热线，提供现场安装指导、操作培训和定期巡检。
服务支持
河南克鲁德重工有限公司提供KPC系列滑触线电动平车全生命周期服务：售前方案设计（根据工况推荐吨位、轨距、供电方案）、售中安装调试（技术人员到场指导安装和试运行）、售后质保（整机质保12个月，电机和减速机质保24个月）。备品备件长期供应，可签订年度维保协议。
联系电话：13903802779
获取报价方案
提供您的载重吨位、台面尺寸和工况需求，我们为您定制最优方案
📞 13903802779
24小时技术咨询 · 免费方案设计
常见问题（FAQ）
Q1: KPC系列电动平车的地沟深度和宽度要求是多少？
A: 标准地沟宽度为300-400mm，深度根据滑触线安装要求一般为200-300mm，具体尺寸需根据现场地坪条件和车型吨位确定。我公司可提供免费地沟设计图纸。
Q2: KPC滑触线供电平车可以在室外使用吗？
A: 可以。安全滑触线防护等级IP54以上，可适应室外雨雪环境。但地沟盖板需采用防水设计，防止积水进入地沟影响滑触线绝缘性能。室外使用建议加装排雨水槽。
Q3: KPC系列电动平车能否实现遥控操作？
A: 可以。标准配置为随车线控手柄，可选配无线遥控（有效距离100-200米），也可集成PLC接口接入车间集中控制系统，实现无人化自动运行。控制系统符合JB/T 6127-2010和GB 5226.1-2019。
Q4: KPC电动平车与KPX蓄电池平车相比有什么优势？
A: KPC滑触线供电方式的核心优势是不受运行距离限制且无需充电等待。KPX蓄电池平车适合没有地沟条件的场景，但需要停机充电。KPC只要地沟铺到哪儿就能跑到哪儿，适合长距离、24小时连续作业的场景。
Q5: KPC系列电动平车的使用寿命有多长？
A: 在正常使用和维护条件下，KPC系列电动平车结构设计寿命为8-10年。车架采用Q235B钢板焊接，退火处理消除内应力；电机和减速机选用国标品牌，易损件（碳刷、集电器）定期更换即可。建议每年进行一次全面检修。
