KPT型拖缆轨道平车KPT型拖缆轨道平板车
拖缆轨道平车
产品型号：KPT系列；载重吨位：6-300吨；供电方式：电缆拖缆；运行速度：20-30米/分钟。
KPT系列拖缆轨道平车是克鲁德重工经典产品之一，采用电缆拖缆供电方式，结构简单、维护方便、价格经济。拖缆供电方案无需地沟施工，对地面条件要求低，适用于大吨位、中短距离（通常不超过100米）的过跨运输场景。电缆通过滑车和钢丝绳牵引，随着平车移动自动收放，安全可靠。
该系列平车特别适合冶金、铸造、机械加工等车间的重型物料跨跨运输，是电动平车方案中性价比最高的选择之一。控制系统可选配无线遥控，操作灵活便捷。
产品介绍
KPT系列电动平车是拖缆供电式电动平车，在电动平车上设有拖链，电缆的一端接在地面电源上，经过电缆滑车牵引钢丝绳引入控制箱，再给平车上YZ电机提供电力，电机通过减速机拖动平车平稳运行。拖缆供电方案结构简单、施工方便，对厂房地面无特殊要求，是传统电动平车方案中的经典选择。

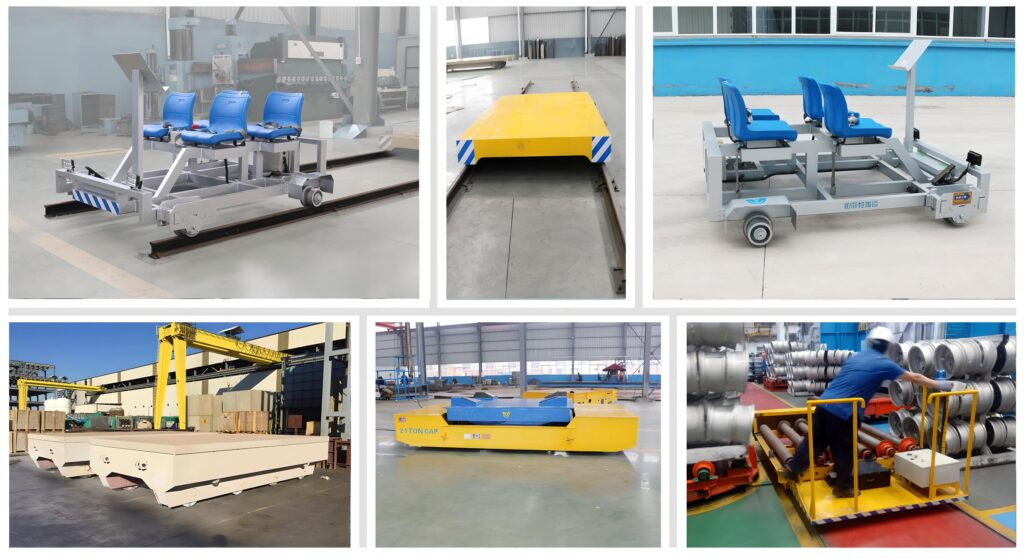

产品图片
产品特点
- 结构简单可靠：车架、电机、减速机、车轮为核心部件，无复杂电气系统，故障率低，检修方便。
- 价格经济实惠：相比滑触线、蓄电池等供电方案，拖缆方案初始投资最低，性价比突出。
- 施工方便快捷：无需开挖地沟，仅需沿轨道铺设拖缆支架或电缆滑车，施工周期短，对生产影响小。
- 适用恶劣工况：适应冶金、铸造等高粉尘、高温环境，电缆采用耐热耐磨护套，寿命长。
- 大吨位承载能力：载重覆盖6-300吨，可定制更大吨位，满足重型工业过跨运输需求。
工作原理
KPT系列拖缆电动平车的工作原理是：地面电源（三相380V）通过固定在轨道旁的电源箱引出电缆，电缆穿入电缆滑车或拖链装置中，随着平车沿轨道行驶，滑车在钢丝绳牵引下沿轨道侧方滑动，实现电缆的自动收放。电缆另一端接入平车控制箱，经断路器、接触器为YZ系列起重冶金用电动机供电，电机通过减速机驱动车轮使平车平稳运行。
拖缆长度一般不超过100米（过长会导致电缆拖拽阻力大、磨损快），因此KPT系列适合中短距离过跨运输场景。对于更长的运行距离，建议选用KPC滑触线或KPJ电缆卷筒供电方案。
适用场景
该系列电动平车适应恶劣工矿的起重冶金用，平车结构简单可靠、价格经济、检修方便、轨道施工方便，是一套传统的电动轨道平板车选用方案，适合于大吨位的过跨方案选用。特别适用于钢厂连铸跨与轧钢跨之间的钢坯转运、铸造车间砂型和铸件运输、以及重型机械车间的大型工件过跨移送。
结构组成
KPT系列电动平板车由以下核心结构组成：
车架：采用Q235B钢板焊接成型，退火处理消除内应力，根据吨位采用箱形或工字形主梁结构，承重能力经过有限元分析优化。
驱动系统：电机选用YZ系列起重冶金用三相异步电动机（380V/50Hz），功率2.2kW-15kW×2；减速机采用蜗轮蜗杆或硬齿面齿轮传动，传动平稳可靠。大吨位车型（150t以上）配备双电机双主动驱动。
车轮装置：铸钢车轮，踏面中频淬火处理（硬度HRC45-50），耐磨寿命长。轴承采用调心滚子轴承，自动补偿安装误差。根据轨距和吨位配置4-8个车轮。
拖缆取电装置：包括电缆滑车、钢丝绳牵引机构和电缆托架。电缆采用YCW型重型橡套电缆，耐油耐磨耐候。滑车沿轨道侧方滑动，钢丝绳一端固定在平车上、另一端固定在轨道端部，实现电缆自动收放。
电气控制系统：控制箱内置断路器、接触器、热继电器，具备过载保护和短路保护功能。标准配置随车线控手柄，可选配无线遥控（有效距离100-200米）。
技术参数
| 型号 | 载重 (t) | 轨距 (mm) | 台面尺寸 (长×宽)(mm) | 高度 (mm) | 速度 (m/min) | 电源 电压(v) | 电机 功率(kw) | 重量 (t) | 备注 | 荐用 钢轨 |
|---|---|---|---|---|---|---|---|---|---|---|
| KPT-5-1 | 5 | 1435 | 3600×2000 | 520 | 30 | 三相 380v | 2.2 | 3.1 | P24 | |
| KPT-5-2 | 5 | 762 | 3000×1500 | 520 | 30 | 三相 380v | 2.2 | 2.8 | ||
| KPT-10-1 | 10 | 1435 | 3600×2000 | 520 | 30 | 三相 380v | 2.2 | 3.3 | ||
| KPT-10-2 | 10 | 762 | 3600×1500 | 520 | 30 | 三相 380v | 2.2 | 3.0 | ||
| KPT-20-1 | 20 | 1435 | 4000×2200 | 650 | 30 | 三相 380v | 3.5 | 4.4 | P38 | |
| KPT-30-1 | 30 | 1435 | 5000×2200 | 650 | 30 | 三相 380v | 3.5 | 5.0 | ||
| KPT-50-1 | 50 | 1435 | 5500×2500 | 700 | 25 | 三相 380v | 5 | 7.1 | P43 | |
| KPT-75-1 | 75 | 1435 | 6000×2500 | 850 | 25 | 三相 380v | 7.5 | 9.8 | ||
| KPT-100-1 | 100 | 1435 | 6500×2800 | 900 | 20 | 三相 380v | 11 | 12.5 | P50 | |
| KPT-150-1 | 150 | 1435 | 8000×2800 | 1100 | 20 | 三相 380v | 7.5×2 | 27.8 | 双主动 | QU100 |
| KPT-200-1 | 200 | 1435 | 8200×2800 | 1250 | 20 | 三相 380v | 11×2 | 33.9 | 双主动 | |
| KPT-300-1 | 300 | 1435 | 12800×2800 | 1350 | 15 | 三相 380v | 15×2 | 51.2 | 双主动 |
为什么选择克鲁德重工
- 17年行业经验：克鲁德重工专注电动平车研发制造，KPT系列产品已服务于国内外100+冶金、铸造、机械加工企业。
- 全流程自主制造：车架焊接、电机组装、控制系统调试全链条自主质控，关键部件可追溯。
- 非标定制能力：可根据客户现场工况定制台面尺寸、轨距、载重吨位和自动化接口。
- 完善的售后服务：全国24小时响应服务热线，提供现场安装指导、操作培训和定期巡检。
服务支持
河南克鲁德重工有限公司提供KPT系列拖缆电动平车全生命周期服务：售前方案设计（根据工况推荐吨位、轨距）、售中安装调试（技术人员到场指导安装和试运行）、售后质保（整机质保12个月，电机和减速机质保24个月）。备品备件长期供应，可签订年度维保协议。
联系电话：13903802779
获取报价方案
提供您的载重吨位、台面尺寸和工况需求，我们为您定制最优方案
📞 13903802779
24小时技术咨询 · 免费方案设计
常见问题（FAQ）
Q1: KPT系列拖缆电动平车的最长运行距离是多少？
A: 标准配置推荐运行距离不超过100米。距离过长会导致电缆拖拽阻力增大、磨损加快，推荐选用KPC滑触线供电或KPJ电缆卷筒供电方案。如确需长距离拖缆运行，可选用加强型电缆和重型滑车，但建议不超过150米。
Q2: KPT电动平车与KPC滑触线平车相比有哪些区别？
A: KPT拖缆方案结构简单、造价最低，无需地沟施工，适合中短距离运输；KPC滑触线方案需要地沟施工，但不受运行距离限制，适合长距离、24小时连续作业。两者成本对比：KPT初始投资低，KPC使用寿命长（因无电缆拖拽磨损）。
Q3: KPT系列电动平车能否实现遥控操作？
A: 可以。标准配置为随车线控手柄，可选配无线遥控（有效距离100-200米），也可集成PLC接口接入车间集中控制系统。电气控制系统符合JB/T 6127-2010和GB 5226.1-2019标准。
Q4: KPT拖缆平车的电缆使用寿命是多久？更换复杂吗？
A: 正常使用条件下，YCW型橡套电缆的使用寿命约为2-3年，具体取决于运行频率和工况环境。更换电缆操作简便，将旧电缆从滑车中抽出、新电缆穿入并接线即可，一般2小时内可完成。
Q5: KPT系列电动平车可以在室外使用吗？
A: 可以。但室外使用时需注意电缆防水防晒，建议选用耐候型电缆护套，并在轨道端部设置电缆防雨罩。电气控制箱防护等级不低于IP54。长期室外露天使用建议加装防雨棚。
