DTS系列多功能电动提升机DTS型多功能提升机
产品简介
DTS系列多功能电动提升机是电动葫芦的一种升级产品，适用于地面和空中多种工况，广泛用于建筑、装修、仓库和个体作业。采用锥形转子电动机（或普通电动机）配合变速机构驱动卷筒，实现平稳升降。额定载重300-2000kg，提升高度最高100米，支持220V和380V双电压选择。
相比传统电动葫芦，DTS系列多功能提升机具有体积小、重量轻、价格经济、安装方便的突出特点，特别适合中小型起吊作业场景。提升机运行速度5.5-8米/分钟（标准型号），起吊平稳可靠、钢丝绳排列整齐，使用寿命长。

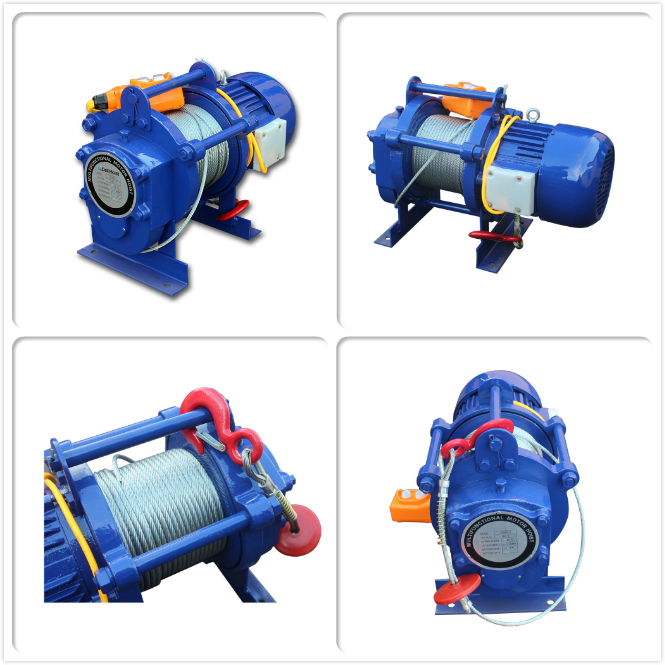

产品图片
产品特点
- 紧凑型设计：整机结构紧凑、体积小巧，便于携带和安装，特别适合空间受限的施工环境。
- 双电压可选：支持220V单相和380V三相两种电源，适配不同施工现场电源条件，无需额外变压设备。
- 升降平稳：采用锥形转子电动机制动器+变速机构，起升和下降平稳，无抖动和冲击，吊装精度高。
- 提升高度大：标准提升高度可达100米，覆盖大多数建筑和小型矿场起吊作业需求。
- 多角度作业：支持水平、倾斜、垂直任意角度的搬移、起吊和装卸作业，灵活适配不同工况。
- 价格经济：相比同吨位电动葫芦和卷扬机，DTS系列多功能提升机性价比突出，是中小企业和个体作业者的实用选择。
- 安全保护齐全：标配上下限位开关、过载保护、钢丝绳防脱装置，确保操作安全。
工作原理
DTS系列多功能电动提升机采用电机驱动+变速机构+卷筒收放的工作原理：
电动机启动后，通过联轴器将动力传递至变速机构（齿轮减速箱），减速后驱动卷筒旋转。卷筒旋转时缠绕或释放钢丝绳，从而带动吊钩（或吊具）上升或下降。制动器采用锥形转子电机自带制动（断电制动），确保停机时吊重可靠锁定不溜钩。控制方式为手电门按钮控制，通过正反转接触器切换电机旋转方向。
DTS提升机分为A型（单相220V）和B型（三相380V）两种电源规格，A型采用单相电容运转电机，B型采用三相异步电机，两者功率和额定载重相同，用户可根据现场电源选型。
结构组成
动力单元：锥形转子电动机（或普通异步电机），功率0.4-1.5kW，内置断电制动器，绝缘等级F级。
传动机构：齿轮减速箱，采用闭式齿轮传动，齿轮材质为40Cr调质处理+齿面高频淬火，润滑方式为飞溅润滑。
卷筒装置：铸铁卷筒，表面加工绳槽，确保钢丝绳排列整齐。卷筒直径根据提升吨位配置，绳槽深度≥钢丝绳直径的0.4倍。
钢丝绳：采用D-6X19系列交互捻钢丝绳，直径5.1-6.2mm，破断拉力为额定载重的5倍以上，安全系数符合GB/T 8918标准。
电气控制系统：手电门按钮控制（IP54防护），内置正反转接触器、热继电器过载保护、上下极限限位开关。控制电缆长度标准3-5米。
技术参数
| 规格型号 | 额定载重(kg) | 提升高度(m) | 提升速度(m/min) | 电机功率(kW) | 电源 | 接电持续率 | 工作级别 | 钢丝绳规格 | 整机重量(kg) |
|---|---|---|---|---|---|---|---|---|---|
| DTS50-80-A | 500 | 100 | 5.5 | 1.5 | 单相220V | 0.4 | M4 | D-6X19-6.2/5.1 | ＜65 |
| DTS50-80-B | 500 | 100 | 5.5 | 1.0 | 三相380V | 0.4 | M4 | D-6X19-6.2/5.1 | ＜65 |
| DTS30-80-A | 300 | 100 | 8 | 1.5 | 单相220V | 0.4 | M4 | D-6X19-6.2/5.1 | ＜65 |
| DTS30-80-B | 300 | 100 | 8 | 0.4 | 三相380V | 0.4 | M4 | D-6X19-6.2/5.1 | ＜65 |
| DTS40-80-A | 400 | 100 | 8 | 1.5 | 单相220V | 0.4 | M4 | D-6X19-6.2 | ＜70 |
| DTS40-80-B | 400 | 100 | 8 | 1.0 | 三相380V | 0.4 | M4 | D-6X19-6.2 | ＜70 |
| DTS60-80-A | 600 | 80 | 5.5 | 1.5 | 单相220V | 0.4 | M4 | D-6X19-6.2 | ＜80 |
| DTS60-80-B | 600 | 80 | 5.5 | 1.5 | 三相380V | 0.4 | M4 | D-6X19-6.2 | ＜80 |
| DTS75-80-A | 750 | 80 | 5 | 2.2 | 单相220V | 0.4 | M4 | D-6X19-6.2 | ＜85 |
| DTS75-80-B | 750 | 80 | 5 | 1.5 | 三相380V | 0.4 | M4 | D-6X19-6.2 | ＜85 |
| DTS80-80-A | 800 | 80 | 4.5 | 2.2 | 单相220V | 0.4 | M4 | D-6X19-6.2 | ＜90 |
| DTS80-80-B | 800 | 80 | 4.5 | 1.5 | 三相380V | 0.4 | M4 | D-6X19-6.2 | ＜90 |
| DTS100-80-A | 1000 | 60 | 4 | 3.0 | 单相220V | 0.4 | M4 | D-6X19-7.4 | ＜100 |
| DTS100-80-B | 1000 | 60 | 4 | 2.2 | 三相380V | 0.4 | M4 | D-6X19-7.4 | ＜100 |
配套小车参数
| 规格型号 | 额定载重(kg) | 提升高度(m) | 提升速度(m/min) | 电机功率(kW) | 电源 | 接电持续率 | 工作级别 |
|---|---|---|---|---|---|---|---|
| JTK20.5 | 500 | 500 | 12.5 | 0.12 | 单相 | 0.4 | M4 |
| TD0.5 | 300 | 300 | 16.4 | 0.06 | 三相 | 0.4 | M4 |
使用注意事项
为确保DTS系列多功能提升机安全使用，请严格遵守以下操作规范：
- 定期检查提升机的安装是否牢固，螺栓是否松动。
- 起吊时确保卷筒上至少保留3圈钢丝绳，防止钢丝绳从绳筒上脱落。
- 操作钢丝绳时请戴厚手套，防止钢丝绳划伤。
- 严禁超载使用，不清楚吊装物体重量时不准起吊。
- 操作人员禁止在饮酒、服药后或生病状态下操作提升机。
- 起吊时不可斜拉、斜吊重物，以免钢丝绳脱槽或设备倾翻。
- 严禁随意改造或焊接提升机的任何零部件。
- 本提升机不得以任何方式运载人或作为电梯使用。
- 起吊重物时严禁任何人站在吊重物下方。
维护保养
日常使用维护八条要点，建议操作人员严格执行：
- 安装或拆检后首先进行空车试运转数次，未安装完毕前切忌通电试转。
- 正常使用前进行额定负荷125%的静负荷试验（起升离地100mm，保持10分钟），检查各部件是否正常。
- 动负荷试验以额定负荷反复升降和左右移动，检查机械传动、电器和连接部分是否正常可靠。
- 禁止在每小时额定合闸次数超过120次或超过额定负荷的情况下使用（接电持续率40%）。
- 安装调试和维护时必须严格检查限位装置是否灵活可靠。吊钩升至上极限时，吊钩外壳到卷筒外壳距离必须≥50mm；吊钩降至下极限时，卷筒上钢丝绳安全圈数必须≥4圈。
- 不允许同时按下正反转手电门按钮，防止短路和电机烧毁。
- 提升机由专人操作，定期检查，发现故障及时处理。
- 不工作时不允许将重物悬于空中，防止零件产生永久变形。
适用场景
DTS系列多功能电动提升机配合千斤顶等起重工具，广泛应用于以下场景：
- 住宅建筑施工：吊灰砖、水泥、砂浆等建筑材料至各楼层施工面，替代人工搬运，效率提升3-5倍。
- 高层建筑装修：吊装装修材料（板材、涂料桶、瓷砖等），配合脚手架可实现任意楼层的物料垂直输送。
- 打井提土作业：适用于小型钻井和打井施工中的提土作业，运行平稳可靠。
- 货场仓库装卸：用于中小型货物的起吊、装卸和码垛，配合吊篮或吊具可适应不同货物形态。
- 个体作坊和小型厂矿：设备维修、模具更换、物料搬运等日常起吊作业，经济实用。
常见问题（FAQ）
Q1: DTS系列多功能提升机和普通电动葫芦有什么区别？
A: DTS系列多功能提升机是电动葫芦的升级改进产品，主要区别在于：①支持220V单相和380V三相双电压选择，普通电动葫芦多为380V三相；②DTS提升机体积更小、重量更轻，便于携带和安装；③价格更经济，适合中小型作业场景。在提升高度（可达100米）和载重（300-2000kg）方面与传统电动葫芦相当。
Q2: DTS提升机如何选择A型（单相）还是B型（三相）？
A: 根据现场电源条件选择：A型（单相220V）适合家庭装修、农村建房、个体作坊等只有单相电源的场合；B型（三相380V）适合建筑工地、工厂车间等有三相电源的场合。相同吨位下，B型电机效率更高、功率因数更好，长期使用更节能。
Q3: DTS系列提升机的钢丝绳多久更换一次？
A: 钢丝绳更换周期取决于使用频率和工况。建议：每月检查钢丝绳外观，发现断丝（一捻距内断丝数达钢丝总数10%）、直径减小7%、严重锈蚀或打结时应立即更换。正常使用条件下，建议每12-18个月更换一次。钢丝绳更换时须使用同规格（D-6X19系列，直径5.1-6.2mm）产品。
Q4: DTS提升机可以室外使用吗？需要注意什么？
A: 可以室外使用，但需注意：①电气控制部分（手电门）应做好防水保护，雨天使用需加装防雨罩；②钢丝绳和卷筒应定期涂抹润滑脂防锈；③室外长期不用时应将提升机存放在干燥通风处；④四级以上大风天气应停止室外起吊作业。
Q5: DTS系列提升机的接电持续率40%是什么意思？
A: 接电持续率（JC=40%）是指在10分钟为一个工作周期内，提升机允许通电运行的时间不超过4分钟（即运行4分钟，休息6分钟）。超过此限制会导致电机过热，降低绝缘寿命甚至烧毁。需要连续作业时，应选择更高JC值的工业级提升设备，或交替使用多台提升机。
