EN 1993-6:2007《起重机轨道梁钢结构设计》标准解读
📌EN 1993-6:2007《起重机轨道梁钢结构设计》是欧洲规范Eurocode 3钢结构设计系列中专门针对起重机轨道梁的部分(Eurocode 3 Part 6)。标准规定了轨道梁的荷载组合(ULS承载能力极限状态验算强度稳定+SLS正常使用极限状态控制挠度<=L/600+FLS疲劳极限状态FAT=100MPa)、截面采用4类细长截面按有效截面验算局部屈曲以及轨道固定方式(焊接压轨器或螺栓压板间距<=500mm)等设计要求确保轨道梁在全生命周期内安全可靠。
技术要求
轨道梁荷载含轮压x1.1~1.3+自重。ULS强度稳定SLS<=L/600FLS疲劳。4类细长截面有效截面验算。疲劳FAT=100MPa。轨道固定p<=500mm。QU70~120按轮压选择。克鲁德重工按EN 1993-6设计。
参数与检验
支座高强螺栓固定于柱顶或托梁。轨道接头设伸缩缝。压轨器或压板固定p<=500mm。克鲁德重工按Eurocode 3设计。

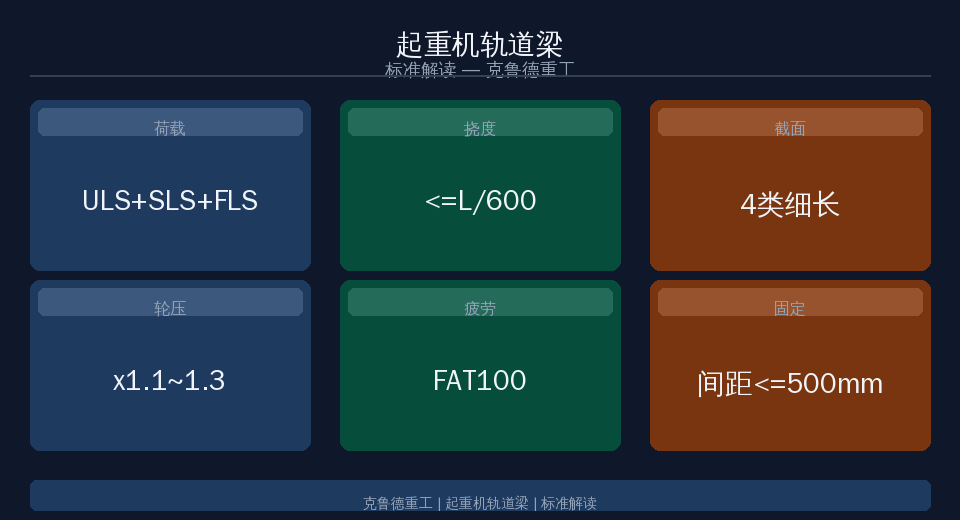

| 参数 | 要求 |
|---|---|
| 荷载 | ULS+SLS+FLS |
| 挠度 | <=L/600 |
| 截面 | 4类细长 |
| 轮压 | x1.1~1.3 |
| 疲劳 | FAT100 |
| 固定 | 间距<=500mm |
| 检验 | 方法 |
|---|---|
| 出厂 | 逐台按标准 |
| 型式 | 新产品/每2年 |
EN 1993-6是欧洲规范Eurocode 3钢结构设计中专门针对起重机轨道梁的部分。轨道梁设计需同时考虑三种极限状态。4类细长截面因宽厚比较大需按有效截面验算承载力。轨道固定采用焊接压轨器或螺栓压板间距<=500mm。克鲁德重工按EN 1993-6进行起重机轨道梁钢结构设计。
EN 1993-6是欧洲规范Eurocode 3系列中专门针对起重机轨道梁设计的技术标准。轨道梁的荷载组合需同时考虑起重机轮压(最大轮压乘以冲击系数1.1~1.3)和轨道梁自重两种主要荷载。ULS组合验算截面强度(弯曲应力和剪应力)和整体稳定(侧向弯扭屈曲)。SLS组合控制挠度<=L/600确保起重机运行时轨道变形在允许范围内保证车轮与轨道的良好接触。FLS组合采用FAT=100MPa的S-N曲线验算焊缝连接处的疲劳寿命。轨道梁截面因翼缘和腹板宽厚比较大通常属于4类细长截面需按有效截面而不是全截面来验算承载力。克鲁德重工按EN 1993-6标准进行出口欧洲项目的起重机轨道梁钢结构设计。
常见问题
问：EN 1993-6:2007对轨道梁挠度和荷载的要求？
答：有吊车轨道梁挠度控制<=L/600无吊车轨道梁<=L/400。荷载组合含起重机最大轮压乘以冲击系数1.1~1.3(反映起制动动载效应)和轨道梁自重。ULS承载能力极限状态验算强度稳定SLS正常使用极限状态验算变形FLS疲劳极限状态验算焊缝疲劳寿命。
问：EN 1993-6:2007的截面选择和疲劳验算？
答：轨道梁因翼缘和腹板宽厚比较大通常属于4类细长截面需按有效截面验算承载力而不是全截面。局部屈曲验算需考虑腹板在轮压作用下的局部受压和弯曲压应力综合作用。疲劳验算采用FAT=100MPa的S-N曲线验算轨道梁与托梁或柱顶连接处的焊缝疲劳寿命Miner累积损伤D<=1.0。
问：EN 1993-6:2007对轨道固定的要求？
答：轨道固定采用焊接压轨器或螺栓压板间距<=500mm确保轨道在轮压作用下不产生侧向位移和翻转。轨道梁支座采用高强螺栓固定于柱顶或托梁上。轨道接头处设伸缩缝适应温度变化引起的变形。起重机轨道选用QU70~QU120按最大轮压确定轨道型号。
问：克鲁德重工按EN 1993-6:2007的轨道梁设计？
答：克鲁德重工按EN 1993-6:2007标准进行出口欧洲项目的起重机轨道梁钢结构设计含ULS+SLS+FLS三种极限状态的荷载组合/4类细长截面的有效截面验算/局部屈曲验算和FAT=100MPa的疲劳寿命评估出具完整的轨道梁钢结构计算书。
