Vagão Plataforma Elétrico a Bateria KPX para Trilho
Introdução do Produto
O Carro Plano Elétrico KPX com bateria (também conhecido como vagão plataforma elétrico de trilho a bateria) tem capacidade de carga de 6 a 160 toneladas. Alimentado por bateria que aciona o motor de tração de corrente contínua, sua distância de operação não é limitada. Pode ser utilizado em trilhos em formato S, trilho curvo e ambientes adversos como áreas inflamáveis, explosivas ou de alta temperatura. Não requer isolamento no trilho, oferecendo construção conveniente e baixo custo. Em comparação com o Carro Plano Elétrico KPJ com Enrolador de Cabo e o KPT com alimentação por cabo, oferece maior segurança e flexibilidade operacional, sendo o equipamento ideal para transporte entre oficinas e de longa distância.
Especificação do Produto
- Designação: Carro Plano Elétrico de trilho com alimentação por bateria
- Modelo: KPX
- Capacidade nominal de carga: 6~160 toneladas (personalizável até 500 toneladas)
- sistema de alimentação elétrica: Conjunto de baterias (chumbo-ácido, livre de manutenção, lítio, à prova de explosão - opcional)
- sistema de acionamento: motor de tração de corrente contínua + Redutor
- Velocidade de Translação: 20~30m/min
- Distância de operação: Ilimitada
- Modo de operação: Controle remoto sem fio / Painel de operação
- Origem: Xinxiang, Henan
- Personalização não padronizada: Projeto e fabricação sob medida (estrutura em U, mesa tipo sela, tripé e outras mesas especiais)
- Área de fornecimento: Todo o país
- Pós-venda: Garantia de 1 ano
Características do Produto
- Distância de operação ilimitada: Sem necessidade de cabo de alimentação, a bateria não limita a distância de operação, ideal para transporte de longa distância.
- Flexibilidade operacional: Pode operar em trilhos em formato S, trilho curvo e desvios, sem exigência de isolamento no trilho.
- Vantagens do motor de corrente contínua: O motor de corrente contínua é resistente a queima, possui alto Torque de partida, forte capacidade de sobrecarga e partida/parada suave sem vibração.
- Múltiplas opções de bateria: Disponível com bateria de chumbo-ácido, livre de manutenção, lítio, à prova de explosão, Resistente a Alta Temperatura, etc.
- Personalização da Mesa: Estrutura em U, mesa tipo sela, mesa para panela de ferro fundido/aço, tripé e outros formatos especiais podem ser projetados sob consulta.
- Carregamento automático opcional: Carregador automático disponível para compra separada, permitindo carregamento não supervisionado. Oferecemos também serviços de serviço de reforma de carros antigos.
Princípio de Funcionamento
O Carro Plano Elétrico KPX com bateria utiliza a bateria como fonte de energia. A bateria é instalada no interior do carro e, através do Sistema de controle elétrico, a energia é transmitida ao motor de tração de corrente contínua. O motor de corrente contínua aciona as rodas através do Redutor. Comandos de partida, parada, avanço, ré e Regulação de velocidade são emitidos via Controlo Remoto ou Painel de operação, e o Sistema de controle elétrico transmite as instruções ao motor de corrente contínua. Comparado ao motor de corrente alternada, o motor de corrente contínua oferece vantagens como resistência a queima, alto Torque de partida, forte capacidade de sobrecarga e partida/parada suave sem vibração.
Estrutura do Produto
- Estrutura do chassi: Estrutura de viga tipo caixa ou estrutura soldada em Chapa de Aço (Q235-B), alta resistência, mesa não deforma facilmente.
- sistema de alimentação elétrica: Conjunto de baterias tubulares de tração com terminal positivo (instalado no interior do carro), capacidade selecionada conforme as condições de operação.
- sistema de acionamento: motor de tração de corrente contínua + Redutor, partida suave e alto Torque de partida.
- Sistema de controle: O Sistema de controle elétrico suporta operação via Controlo Remoto, permitindo controle de partida/parada, direção e Regulação de velocidade.
- sistema de deslocamento: roda de aço fundido, diâmetro Φ400~Φ600, adaptando-se a diferentes requisitos de capacidade de carga.
- Mesa: Formatos especiais personalizáveis (U, sela, tripé, etc.), podendo ser equipada com sistema de elevação Hidráulico.

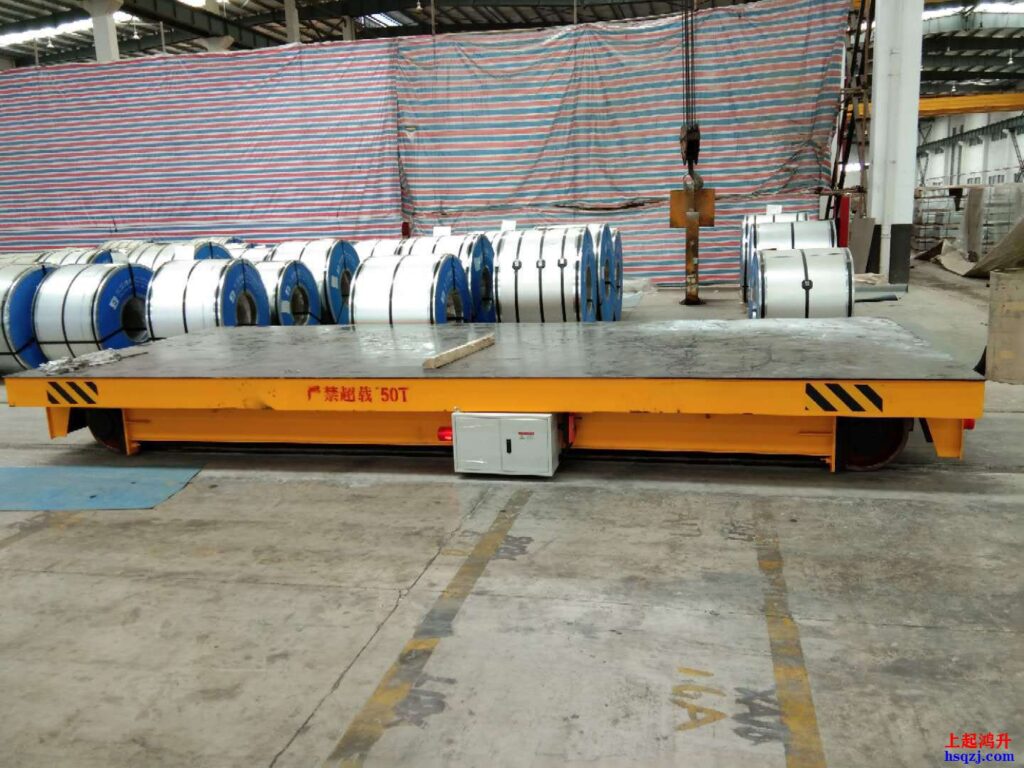

Imagem do Produto
Parâmetros Técnicos
| Vagão plataformaModelo | KPX | KPX6T | KPX10T | KPX16T | KPX25T | KPX40T | KPX60T | KPX100T | KPX160T | |
| Capacidade nominal de carga(t) | 6Tonelada | 10Tonelada | 16Tonelada | 25Tonelada | 40Tonelada | 60Tonelada | 100Tonelada | 160Tonelada | ||
| Dimensões da mesa(mm) | ComprimentoL | 3600mm | 3600mm | 4000mm | 4500mm | 5000mm | 5600mm | 6300mm | 8000mm | |
| LarguraB | 2000mm | 2000mm | 2200mm | 2200mm | 2500mm | 2500mm | 2800mm | 2800mm | ||
| AlturaH | 550mm | 550mm | 580mm | 650mm | 700mm | 850mm | 900mm | 1150mm | ||
| Velocidade de Translação(m/min) | 30 | 30 | 30 | 30 | 25 | 25 | 20 | 20 | ||
| Vão livre inferior(mm) | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 | ||
| Diâmetro da roda(mm) | 400 | 400 | 400 | 500 | 500 | 600 | 600 | 600 | ||
| Bitola interna dos trilhosC(mm) | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | ||
| Distância entre eixosA(mm) | 2000 | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | ||
| MotorModelo/Potência(Kw) | XQ-2.2 | XQ-2.2 | XQ-3 | XQ-3 | XQ-5.5 | XQ-6.3 | XQ-6.33 | XQ-6.3×2 | ||
| BateriaModelo Capacidade/Tensão | 3D180 180Ah/36V | 3D210 210Ah/48V | D330 330Ah/48V | D440 440Ah/48V | ||||||
| Peso de referência(t) | 2.7T | 3T | 3.8T | 4.8T | 6.3T | 8.9T | 10.8T | 23T | ||
| Trilho recomendadoModelo | P24 YB222-63 | P38 GB183-63 | P43 GB182-63 | P50 GB181-63 | ||||||
| Número de rodas/Pressão por roda | 4/1.7t | 4/2.2t | 4/3.5t | 4/4.0t | 4/5.5t | 4/8.0t | 4/10t | 8/9t | ||
Nota: A capacidade do banco de baterias é selecionada conforme as condições de operação (ex.: 3D180 180Ah/36V ~ 3D500 500Ah/72V), com suporte para várias configurações, como bateria de manutenção livre, bateria de lítio e bateria à prova de explosão. As dimensões e o formato da mesa podem ser personalizados fora do padrão.
Cenário de Aplicação
O Carro Plano Elétrico a bateria da série KPX é amplamente utilizado em fábricas de máquinas e metalurgia, servindo como transporte interno de cargas pesadas entre vãos, em conjunto com pontes rolantes. Pode operar em trilhos em formato S, trilho curvo e ambientes adversos, como áreas inflamáveis, explosivas e de alta temperatura. Não exige alta precisão na instalação do trilho trilho, sendo adequado para aplicações com partidas e paradas frequentes e transporte de longa distância.
Guia de Seleção
Transporte leve: KPX ~ KPX16T (6 a 16 toneladas), adequado para transporte de curta distância de peças e moldes de médio e pequeno porte dentro da oficina. Preço de referência: 50.000 a 120.000 yuans.
Transporte médio: KPX25T ~ KPX60T (25 a 60 toneladas), adequado para transporte de peças fundidas pesadas, bobina de aço e outros materiais entre oficinas. Preço de referência: 120.000 a 250.000 yuans.
Transporte pesado de grande porte: KPX100T ~ KPX160T e acima (100 a 500 toneladas), adequado para transporte de equipamentos pesados de grande porte, segmentos de construção naval, etc. Preço de referência: 250.000 a 600.000 yuans.
Instruções de Uso
- Antes da operação, verifique o nível da bateria, o aperto das conexões do cabo e se não há objetos estranhos no trilho.
- Use o Controlo Remoto ou o Painel de operação para selecionar a direção de deslocamento (frente/trás) e confirme se o caminho está livre antes de iniciar.
- Baterias de chumbo-ácido precisam de reposição periódica de água destilada; verifique se o nível do eletrólito está acima do limite inferior.
- As rodas precisam de lubrificação regular com Óleo Lubrificante; mantenha o trilho limpo para garantir uma operação suave.
- Baterias de manutenção gratuita também exigem atenção ao ambiente de uso, evitando locais de alta temperatura; recarregue regularmente se ficarem sem uso por longos períodos.
Por que escolher a Kelude Indústrias Pesadas
Distância de operação ilimitada: A alimentação por bateria não é limitada pelo comprimento do cabo, permitindo que a distância de operação cubra toda a fábrica, ideal para transporte de longa distância e operações entre vãos.
Alta manobrabilidade e flexibilidade: Pode operar em trilhos em formato S, trilho curvo e desvios, sem exigir isolamento no trilho, facilitando a instalação e reduzindo custos.
Múltiplas opções de bateria: Suporta várias soluções de bateria, como chumbo-ácido, manutenção gratuita, lítio, à prova de explosão e Resistente a Alta Temperatura. Carregadores automáticos opcionais permitem a recarga em Operação Não Tripulada.
Suporte e Serviços
A Kelude Indústrias Pesadas oferece serviços de ciclo de vida completo para o Carro Plano Elétrico a bateria KPX: seleção de modelo, Cotação, projeto, fabricação, Instalação e Comissionamento, Treinamento de Operadores, garantia de um ano e Fornecimento de peças de reposição. Para mais modelos, Parâmetros Técnicos e orçamentos, ligue para 13903802779 ou consulte nosso atendimento online. Responderemos dentro de 24 horas.
Perguntas Frequentes
P: Qual é a diferença entre o Carro Plano Elétrico a bateria KPX e os tipos KPJ/KPT?
R: O tipo KPX usa tração por bateria + motor de corrente contínua, sem limite de distância de operação, podendo ser usado em trilhos em formato S/trilho curvo e áreas à prova de explosão. Oferece maior manobrabilidade e flexibilidade, mas requer recarga e manutenção periódicas. O tipo KPJ é alimentado por um Enrolador de Cabo, e o KPT por cabo de arrasto; ambos têm limitação de distância do cabo, mas não precisam de recarga.
P: Qual é a autonomia da bateria do Carro Plano Elétrico KPX?
R: Utiliza baterias de tração com placas positivas tubulares. A capacidade pode ser selecionada conforme a intensidade de uso (180Ah a 500Ah+). Carregadores automáticos opcionais permitem recarga em Operação Não Tripulada, com suporte para baterias de manutenção gratuita, lítio e à prova de explosão.
P: Qual é a faixa de preço para diferentes capacidades de carga do Carro Plano Elétrico KPX?
R: Devido ao custo mais alto do banco de baterias: modelos pequenos (6 a 16t) custam cerca de 50.000 a 120.000 yuans, modelos médios (25 a 60t) cerca de 120.000 a 250.000 yuans, e modelos grandes (100 a 160t+) cerca de 250.000 a 600.000 yuans. Fabricação Sob Medida Fora do Padrão e configurações especiais de bateria são negociadas separadamente. Valores com impostos e frete devem ser confirmados.
