Guindaste de Pórtico de Viga Única com Suspensão Lateral em L
Introdução do Produto
O Guindaste de Pórtico Monoviga com Carga Deslocada em L (também conhecido como Guindaste de Pórtico Monoviga com Carga Deslocada em L) adota estrutura de viga principal em caixão e perna em L, com a talha elétrica montada de forma deslocada em um dos lados da viga principal. Capacidade de elevação de 1 a 20 toneladas, vão de 12 a 35 metros, ambiente de trabalho de -20°C a +40°C. O design de estabilizador único deslocado é especialmente adequado para içamento de estruturas de grande comprimento (como aço, estacas tubulares, componentes de pontes) com transição entre vãos, proporcionando amplo vão livre sob a viga principal para facilitar a passagem de materiais longos.
Opera em conjunto com a talha elétrica CD1/MD1, com velocidade de elevação de 8 m/min, podendo ser fornecida em dupla velocidade (8/0,8 m/min). O produto é projetado e fabricado conforme a norma JB/T 5663-2008.
Especificações do Produto
- Designação do Produto: Guindaste de Pórtico Monoviga com Carga Deslocada em L (Guindaste de Pórtico Monoviga em L)
- Modelo e Especificação: Tipo L, capacidade de elevação de 1 a 20 toneladas
- Origem do Produto: Xinxiang, Henan (Kelude Indústrias Pesadas)
- Fabricação Não Padronizada: Disponível sob encomenda, prazo de produção de 10 a 15 dias
- Estrutura da Viga Principal: Viga caixão, instalação com carga deslocada
- Vão Aplicável: 12 a 35 metros
- Forma de Acionamento: Trifásico CA 380V 50Hz

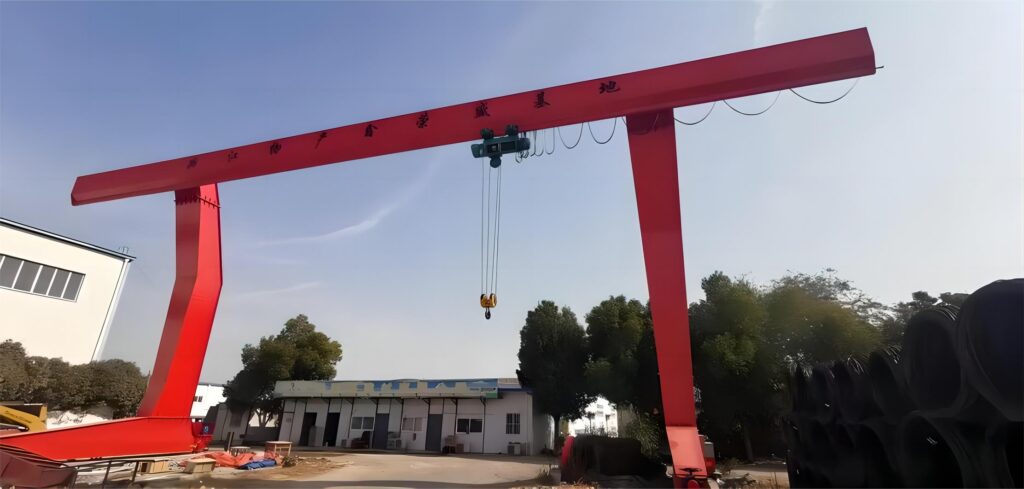

Imagem do Produto
Acima, imagem real do Guindaste de Pórtico Monoviga com Carga Deslocada em L. O design de carga deslocada proporciona maior vão livre sob a viga principal, facilitando a passagem de estruturas de grande comprimento.
Características do Produto
- Design de Carga Deslocada: A talha elétrica é montada de forma deslocada em um dos lados da viga principal, sem obstáculos sob a viga, garantindo içamento mais suave de materiais longos entre vãos.
- Estabilizador em L: Estrutura de estabilizador único em L, ocupa pouco espaço, facilitando operações de transição na extremidade do trilho.
- Viga Principal em Caixão: Boa rigidez, suporte estável, adequada para condições de trabalho com capacidade de elevação média a alta.
- Múltiplas Formas de Comando: Manopla de solo / Cabine do Operador / Controle remoto opcionais.
- Prazo de Entrega Curto: Design padronizado, entrega em 10 a 15 dias.
- Customização Flexível: Vão, altura de elevação e comprimento do balanço podem ser fabricados sob medida.
Princípio de Funcionamento
A viga principal em caixão é soldada com flanges superior e inferior e alma, formando uma seção fechada, apoiada nos estabilizadores em L. O mecanismo de translação da ponte move-se longitudinalmente ao longo do trilho no solo, e a talha elétrica desloca-se transversalmente em um dos lados da viga principal através do trilho em viga I. O motor de rotor cônico tipo CD1 aciona o mecanismo de elevação, que através de redução de três estágios aciona o cabo de aço do tambor para realizar a elevação e descida do gancho. A estrutura de carga deslocada faz com que a trajetória da talha se desvie da linha central da viga principal, proporcionando vão livre para a passagem de materiais longos entre vãos.

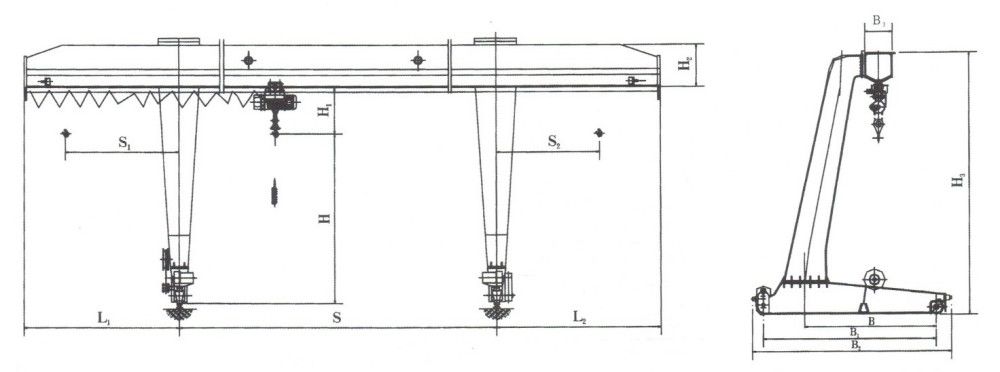

Estrutura do Produto
Parâmetros Técnicos
Parâmetros Técnicos Gerais do Guindaste de Pórtico Monoviga com Carga Deslocada em L (1 a 20 toneladas)
| Parâmetro | Unidade | 1t | 2t | 3t | 5t | 10t | 16t | 20t |
| Capacidade Nominal | t | 1 | 2 | 3 | 5 | 10 | 16 | 20 |
| Vão Aplicável S | m | 12~20 | 12~24 | 12~26 | 12~30 | 12~35 | 12~35 | 12~35 |
| Altura de ElevaçãoH | m | 6/9 | 6/9 | 6/9 | 6/9/12 | 6/9/12 | 6/9/12 | 6/9/12 |
| Talha Modelo | CD1-1 | CD1-2 | CD1-3 | CD1-5 | CD1-10 | MD1-16 | MD1-20 | |
| Velocidade de Elevação | m/min | 8 | 8 | 8 | 8/0.8 | 8/0.8 | 7/0.7 | 6/0.6 |
| Talha Velocidade de Translação | m/min | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Velocidade de Translação da Ponte | m/min | 20 | 20 | 20 | 20~30 | 20~30 | 20~30 | 20~30 |
| Potência do Motor de Elevação | kW | 1.5 | 3.0 | 4.5 | 7.5 | 13 | 16 | 18.5 |
| Potência do Motor de Translação | kW | 0.4 | 0.4 | 0.4 | 0.8 | 0.8×2 | 1.5×2 | 1.5×2 |
| Classe de Funcionamento | A3 | A3 | A3 | A3~A4 | A3~A4 | A4 | A4 | |
| Forma de comando | Manopla de solo / Cabine do Operador / Controle Remoto | |||||||
| Alimentação Elétrica | 3AC 380V 50Hz | |||||||
Parâmetros de Peso e Trilho do Guindaste de Pórtico de Viga Única com Suspensão Lateral em L
| Parâmetro | Unidade | 1t | 2t | 3t | 5t | 10t | 16t | 20t |
| Peso Próprio (Operação no Solo) | t | ~5.5 | ~7.5 | ~9.5 | ~12.5 | ~16.5 | ~22 | ~28 |
| Trilho recomendado | P18 | P24 | P24 | P24~38 | P38~43 | P43 | P43~50 | |
| Carga Máxima por Roda(Aproximadamente) | kN | ~30 | ~40 | ~50 | ~60 | ~80 | ~110 | ~130 |
| Comprimento do balanço | ≤S/3(Fabricação Sob Medida) | |||||||
Os parâmetros acima são valores de referência para configuração padrão. O peso real e a carga sobre a roda dependem de fatores como vão e altura de elevação, e o valor definitivo será conforme a Solução Técnica.
Cenários de Aplicação
- Mercado de aço: carga, descarga e empilhamento de tubos, perfis e chapas de aço.
- Fábrica de estacas de concreto: içamento de estacas protendidas em deslocamentos de longa distância sobre trilhos.
- Pátio de pré-moldados para pontes: transporte e montagem de segmentos de vigas.
- Fábrica de equipamentos: movimentação de grandes estruturas entre oficinas.
Guia de Seleção
Modelo leve: 1~3t, vão de 12~20m, preço de referência: 40.000~80.000 CNY.
Modelo médio: 5~10t, vão de 20~30m, preço de referência: 100.000~200.000 CNY.
Modelo grande: 10~20t, vão de 24~35m, preço de referência: 200.000~400.000 CNY.
Instruções de Uso
Inspeção: verificar se o trilho está livre de obstáculos, se o cabo de aço está em boas condições e se o freio está sensível e confiável.
Operação: realizar o teste sem carga para confirmar o funcionamento normal de todos os mecanismos. Executar um içamento de teste de 200mm para confirmar a frenagem. É proibido sobrecarregar, puxar em ângulo ou içar inclinado. Interromper as operações em caso de ventos acima de 6 na escala Beaufort.
Manutenção: inspecionar periodicamente as juntas de trilho, o desgaste do cabo de aço e a folga do freio. Aplicar graxa nos pontos de lubrificação conforme os requisitos.
Por que escolher a Kelude Indústrias Pesadas
Especialização em estrutura de montagem lateral: mais de 100 unidades do modelo tipo L com montagem lateral já foram entregues. A rigidez da viga principal e a estabilidade sob carga excêntrica foram comprovadas ao longo de anos de uso.
Processo de soldagem de viga caixão: 100% dos cordões de solda de topo da viga principal passam por detecção de falhas por ultrassom (UT), em conformidade com a norma JB/T 5663.
Entrega rápida: desenhos padronizados combinados com uma linha de produção flexível garantem a entrega em 10 a 15 dias.
Suporte e Serviços
Ligue para 13903802779, atendimento 24 horas.
Precisa de uma solução de seleção ou cotação para o pórtico monoviga com talha lateral tipo L?
Entre em contato com a equipe de vendas e engenharia da Kelude Indústrias Pesadas.
Perguntas Frequentes
P: Qual é a diferença entre o pórtico com talha lateral tipo L e o guindaste de pórtico padrão tipo MH?
R: O pórtico tipo L utiliza um projeto com estabilizador lateral único e talha deslocada, proporcionando um vão livre maior sob a viga principal, ideal para o içamento de peças longas sobre trilhos. Já o tipo MH padrão possui dois estabilizadores com a talha centralizada, sendo mais adequado para a movimentação de cargas convencionais. O modelo de montagem lateral tem uma clara vantagem na movimentação de materiais longos.
P: Quais normas nacionais o pórtico com talha lateral tipo L segue?
R: O projeto e a fabricação seguem a norma JB/T 5663-2008 "Pórtico com talha elétrica". O projeto da viga principal está em conformidade com a norma GB/T 3811 "Regras para projeto de guindastes", e os dispositivos de segurança atendem à norma GB 6067 "Regulamento de segurança para equipamentos de elevação".
P: Quais são as vantagens da Kelude Indústrias Pesadas na fabricação do pórtico com talha lateral tipo L?
R: A Kelude Indústrias Pesadas está localizada em Xinxiang, Henan, conhecida como a "terra dos guindastes". A empresa fornece guindastes de pórtico com montagem lateral para mercados de aço, fábricas de estacas de concreto e pátios de pré-moldados para pontes. As soldas principais da viga caixão passam por 100% de detecção de falhas por ultrassom (UT). Oferecemos personalização do comprimento do balanço e da altura de elevação, além de um serviço completo que vai da avaliação do local à instalação.
