EN 60204-32:2008 требования безопасности для кранов
EN 60204-32:2008 «Краны. Требования безопасности к электрооборудованию» — европейский стандарт безопасности для электрических систем кранов, имеющий обязательную юридическую силу на территории ЕС. Стандарт устанавливает требования к степени защиты шкафа управления (IP54 — внутри помещений, IP55 — снаружи), сопротивлению изоляции (силовая цепь ≥1 МОм, испытательное напряжение 1500 В/1 мин), цепи аварийной остановки (двухканальная, красный грибовидный толкатель диаметром ≥25 мм, ручное вращательное снятие блокировки), электромагнитной совместимости (ЭМС: излучение 30 В/м, электростатика 8 кВ/15 кВ, переходные процессы 2 кВ/5 кГц, импульсные помехи 1 кВ/2 кВ) и выбору кабеля (экранированный, огнестойкий, защищённый металлорукавом).
Технические требования к электросистеме крана
EN 60204-32 имеет обязательную юридическую силу на территории ЕС. Шкаф управления — степень защиты IP54/IP55. Сопротивление изоляции ≥1 МОм, испытательное напряжение 1500 В. Цепь аварийной остановки — двухканальная, с резервированием, красный грибовидный толкатель диаметром ≥25 мм, ручное снятие блокировки вращением. ЭМС: излучение 30 В/м, электростатика 8 кВ/15 кВ, переходные процессы 2 кВ/5 кГц, импульсные помехи 1 кВ/2 кВ. Келуде Тяжёлая Промышленность проектирует электрическую систему в соответствии со стандартом.
Параметры и контроль качества
Кабель: YCW (резиновая оболочка) + KVVP (экранированный) + STP-120 (экранированная витая пара). Расстояние между силовой линией и линией управления ≥300 мм, шаг крепления металлорукава ≤500 мм. Заземление ≤4 Ом. Келуде Тяжёлая Промышленность проводит полный комплекс испытаний на ЭМС.

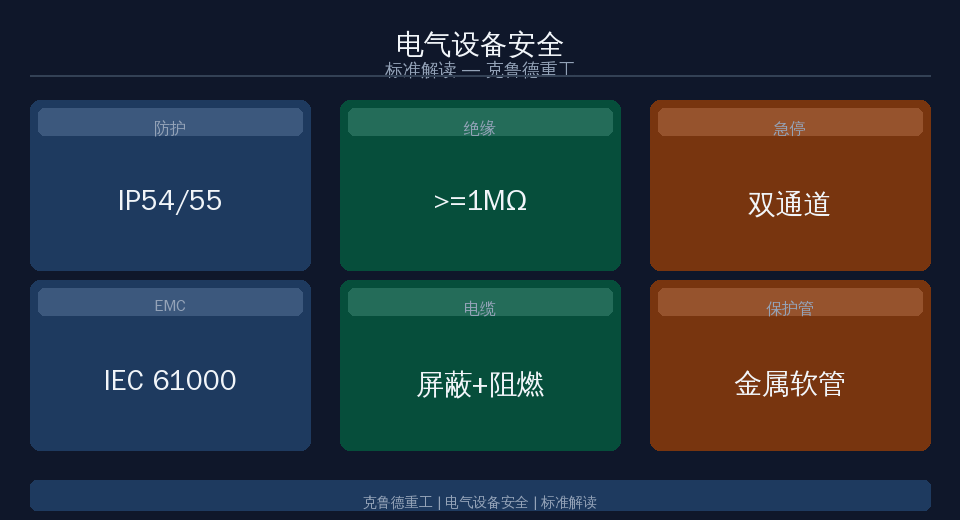

| Параметр | Требование |
|---|---|
| Защита | IP54/55 |
| изоляция | >=1MΩ |
| аварийная остановка | двухканальный+РучнойСброс |
| EMC | IEC 61000 |
| Кабель | Блокировка+Трудновоспламеняемый |
| Защитная труба | металлорукав |
| Инспекция | Метод |
|---|---|
| Заводской | поштучнов соответствии со стандартом |
| типовое испытание | Новое изделие/каждый2год |
Стандарт EN 60204-32 устанавливает комплексные требования к электробезопасности на всех этапах — от точки подключения питания до двигателей механизмов, от шкафа управления до кнопочных постов на объекте, от главной цепи до цепей управления. Нормы охватывают защиту, изоляцию, аварийную остановку, ЭМС и монтаж. Техническое досье включает электрическую схему, схему соединений, план расположения оборудования и перечень компонентов. Компания Келуде Тяжёлая Промышленность проектирует и изготавливает электрические системы управления для кранов, экспортируемых в Европу, в соответствии с EN 60204-32.
Стандарт EN 60204-32 детально регламентирует весь комплекс электробезопасности — от ввода питания до двигателей механизмов, от шкафа управления до кнопочных постов, от главной цепи до цепей управления, охватывая защиту, изоляцию, аварийную остановку, ЭМС и монтаж. Принципы выбора кабелей: для силовых линий применяется кабель типа YCW с резиновой оболочкой, устойчивый к маслам и атмосферным воздействиям; для цепей управления — экранированный кабель KVVP, снижающий электромагнитные помехи; для передачи сигналов с датчиков — экранированная витая пара STP-120, подавляющая синфазные помехи. Силовые и контрольные линии прокладываются раздельно с расстоянием не менее 300 мм, чтобы исключить наводки на сигнальные цепи через емкостную связь. Кабели прокладываются в металлорукаве с шагом крепления не более 500 мм. Компания Келуде Тяжёлая Промышленность проектирует и изготавливает электрические системы управления для кранов на экспорт в Европу по стандарту EN 60204-32; система проходит полный цикл типовых испытаний на ЭМС.
Часто задаваемые вопросы
В: Какие требования EN 60204-32:2008 предъявляются к защите и изоляции шкафа управления?
О: Для шкафа управления, устанавливаемого внутри помещения, требуется степень защиты IP54 (пылезащита и защита от брызг); для наружной установки — IP55 (пылезащита и защита от водяных струй). Сопротивление изоляции силовой цепи должно быть не менее 1 МОм, измеряется мегаомметром на 500 В. Испытание на электрическую прочность проводится напряжением 1500 В / 50 Гц в течение 1 мин без пробоя и перекрытия. Кнопка аварийной остановки — красная, грибовидной формы, диаметром не менее 25 мм, двухканальная с резервированием: один канал отключает силовую цепь, второй — инициирует сигнализацию; возврат — ручным поворотом.
В: Каковы требования EN 60204-32:2008 к электромагнитной совместимости (ЭМС)?
О: Устойчивость к излучаемым помехам — 30 В/м в диапазоне частот 80 МГц – 1 ГГц, что обеспечивает стабильную работу в условиях сильных помех от преобразователей частоты и двигателей. Устойчивость к электростатическим разрядам: контактный разряд — 8 кВ, воздушный — 15 кВ (моделирует разряд статического электричества при касании оператором панели управления). Устойчивость к быстрым переходным процессам: 2 кВ / 5 кГц (имитация коммутационных помех). Устойчивость к перенапряжениям: 1 кВ «линия-линия», 2 кВ «линия-земля» (имитация удара молнии и переключений в сети). Кабели применяются экранированные, витая пара, с защитой металлорукавом.
В: Какие требования EN 60204-32:2008 предъявляются к выбору и прокладке кабелей?
О: Силовой кабель — типа YCW с резиновой оболочкой; кабель управления — экранированный KVVP; сигнальный кабель — экранированная витая пара STP-120. Силовые и контрольные линии прокладываются раздельно, расстояние между ними — не менее 300 мм, чтобы исключить электромагнитную связь. Кабели прокладываются в металлорукаве; шаг крепления рукава — не более 500 мм. В местах ввода и вывода кабелей устанавливаются кабельные вводы со степенью защиты IP68. Шкаф управления надежно заземляется; сопротивление заземления — не более 4 Ом.
В: Какую конфигурацию электрической системы по EN 60204-32 предлагает Келуде Тяжёлая Промышленность?
О: Келуде Тяжёлая Промышленность проектирует электрические системы управления для кранов на экспорт в Европу в соответствии с EN 60204-32:2008. Шкаф управления — IP54 (внутри помещения) / IP55 (снаружи); изоляция — не менее 1 МОм; двухканальная аварийная остановка. Кабели — экранированная витая пара с защитой металлорукавом; расстояние между силовыми и контрольными линиями — не менее 300 мм; заземление — не более 4 Ом. Система комплектуется сетевыми ЭМС-фильтрами, выходными дросселями и устройствами защиты от перенапряжений; проходит полный цикл типовых испытаний на ЭМС и стабильно работает в условиях промышленных электромагнитных помех.
