EN 13135:2018 Requisitos de Projeto para Equipamentos de Guindaste
A norma EN 13135:2018 — Equipamentos para guindastes — Requisitos de projeto é a norma europeia que consolida os requisitos de projeto dos equipamentos definidos nas várias partes da série EN 13001. A norma abrange requisitos abrangentes de projeto para o mecanismo de elevação (polia de cabo de aço conforme EN 13001-3-2 e roda de translação conforme EN 13001-3-3), mecanismo de translação (estrutura de aço conforme EN 13001-3-1), freios (conforme EN ISO 12100), sistema elétrico (conforme EN 60204-32), dispositivo de segurança (conforme EN 15011) e sistema de acesso (conforme EN 13586).
Requisitos técnicos da norma EN 13135
A EN 13135 é a norma consolidada para o projeto de equipamentos de guindastes. O mecanismo de elevação segue a EN 13001-3-2 e EN 13001-3-3. O mecanismo de translação segue a EN 13001-3-1. Os freios seguem a EN ISO 12100. O sistema elétrico segue a EN 60204-32. Os dispositivos de segurança seguem a EN 15011. O sistema de acesso segue a EN 13586. Componentes críticos, como freios, acoplamentos e rolamentos, são substituíveis. A Kelude Indústrias Pesadas projeta todos os mecanismos em conformidade com a EN 13135.
Parâmetros e inspeção de equipamentos
A EN 13135 exige que os equipamentos sejam projetados para facilitar a inspeção diária e a manutenção periódica, com possibilidade de substituição de componentes críticos. O dossiê técnico deve ser completo, incluindo desenho de conjunto, desenho de componentes, diagrama elétrico e manual de manutenção. A Kelude Indústrias Pesadas cumpre integralmente os requisitos da EN 13135.

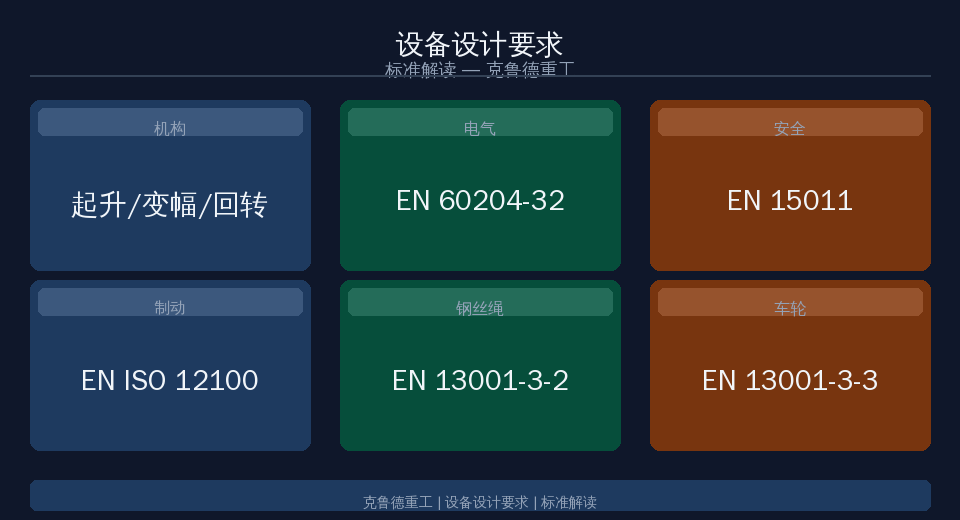

| Parâmetro | Requisitos |
|---|---|
| Mecanismo | Elevação / Içamento/Variação de alcance/Rotação |
| Elétrica | EN 60204-32 |
| Segurança | EN 15011 — Pontes rolantes e pórticos |
| Frenagem | EN ISO 12100 |
| Cabo de Aço | EN 13001 — Norma de Segurança de Guindastes-3-2 |
| Roda de translação | EN 13001 — Norma de Segurança de Guindastes-3-3 |
| Inspeção | Método |
|---|---|
| Fábrica | unidade por unidadede acordo com a norma |
| ensaio de tipo | Novo Produto/Por2Ano |
A norma EN 13135 integra os requisitos de projeto dos equipamentos definidos nas várias partes da série EN 13001. Ao projetar cada mecanismo, o engenheiro deve consultar simultaneamente a EN 13135 e as normas específicas aplicáveis. O projeto do mecanismo de elevação deve cumprir os requisitos gerais da EN 13001-3-2 (polias de cabo de aço), da EN 13001-3-3 (rodas de translação e trilhos) e da EN 13135. A Kelude Indústrias Pesadas adota a norma EN 13135 como base para o projeto e seleção de todos os mecanismos dos seus guindastes.
A EN 13135 é a norma de referência para o projeto de equipamentos de guindastes. O seu valor central reside na consolidação dos requisitos de projeto definidos nas várias partes da série EN 13001, permitindo que o projetista consulte uma única norma para os requisitos gerais. Por exemplo, o projeto do mecanismo de elevação deve cumprir simultaneamente os requisitos da EN 13001-3-2 (sistema de polias de cabo de aço), da EN 13001-3-3 (tolerância do trilho e rodas) e os requisitos gerais da EN 13135 para freios, acoplamentos e salvaguardas. A norma exige ainda que os componentes críticos — freios, acoplamentos, rolamentos, entre outros — sejam concebidos como elementos substituíveis, de forma a facilitar a manutenção e a reparação. A Kelude Indústrias Pesadas adota a norma EN 13135 como base para o projeto e seleção de todos os mecanismos dos guindastes exportados para a Europa, garantindo que cada subsistema cumpre os requisitos do sistema de normas EN.
Perguntas Frequentes
P: Qual o âmbito de projeto coberto pela EN 13135:2018?
R: A norma consolida os requisitos de projeto para todos os mecanismos do guindaste (elevação, variação de alcance, rotação e translação) e para o sistema elétrico. O mecanismo de elevação é projetado com base na EN 13001-3-2 (polias de cabo de aço) e na EN 13001-3-3 (rodas e trilhos). O mecanismo de translação segue a EN 13001-3-1 (verificação da estrutura de aço). Os freios são dimensionados de acordo com a EN ISO 12100 (princípios gerais de segurança).
P: Quais as normas específicas aplicáveis a cada mecanismo?
R: O sistema elétrico segue a EN 60204-32 (segurança de equipamento elétrico de guindastes). Os dispositivos de segurança seguem a EN 15011 (requisitos de segurança específicos para pontes rolantes e guindastes de pórtico). O sistema de acesso é projetado de acordo com a EN 13586 (requisitos para passarelas e passadiços de manutenção). A EN 13135, como norma de consolidação, integra os requisitos de projeto das várias normas específicas, servindo de base unificada para o projetista.
P: Quais os requisitos de manutenibilidade definidos na EN 13135?
R: A norma exige que o equipamento seja concebido para facilitar a inspeção diária e a manutenção periódica. Os componentes críticos — freios, acoplamentos, rolamentos, cabo de aço e gancho — devem ser projetados como elementos substituíveis. As passarelas de manutenção e as proteções de segurança são dimensionadas de acordo com a EN 13586. O dossiê técnico deve ser completo, incluindo o desenho de conjunto, os desenhos de componentes, o diagrama elétrico e o manual de manutenção.
P: Qual o processo de projeto da Kelude segundo a EN 13135?
R: A Kelude Indústrias Pesadas adota a norma EN 13135:2018 como base para o projeto e seleção de todos os mecanismos dos guindastes exportados para a Europa. O mecanismo de elevação segue a EN 13001-3-2 e a EN 13001-3-3; o mecanismo de translação segue a EN 13001-3-1; os freios são dimensionados conforme a EN ISO 12100; o sistema elétrico segue a EN 60204-32; e os dispositivos de segurança seguem a EN 15011. Desta forma, garante-se que todos os subsistemas cumprem os requisitos do sistema de normas EN e que o guindaste obtém a Certificação CE.
