Grúa Pórtico Monoviga y Biviga para Manutención de Materiales
La Grúa Pórtico es la línea de productos principal de Kelude Industrias Pesadas. Engloba siete series: Tipo MH monoviga (1~32t), Tipo MG biviga (10~500t), MHhs sobre neumáticos, MHB semipórtico, MHZ con cuchara bivalva, MHE de doble punto de izaje y MHL de suspensión lateral. La capacidad de elevación cubre de 1 a 500t, con luces de 7 a 35 m. Los productos se diseñan según la norma ISO 4301 y se fabrican conforme a la FEM 1.001, habiendo superado el Ensayo de Tipo nacional para equipos especiales. Kelude Industrias Pesadas cuenta con 20 años de experiencia en fabricación y ha servido a más de 2000 clientes, ofreciendo un servicio integral que abarca desde la selección y el diseño hasta la instalación y la entrega.
Gama de Grúas Pórtico
Grúa Pórtico monoviga Tipo MH
Grúa Pórtico biviga Tipo MG
Grúa Pórtico sobre neumáticos MHhs
Semipórtico Tipo MHB

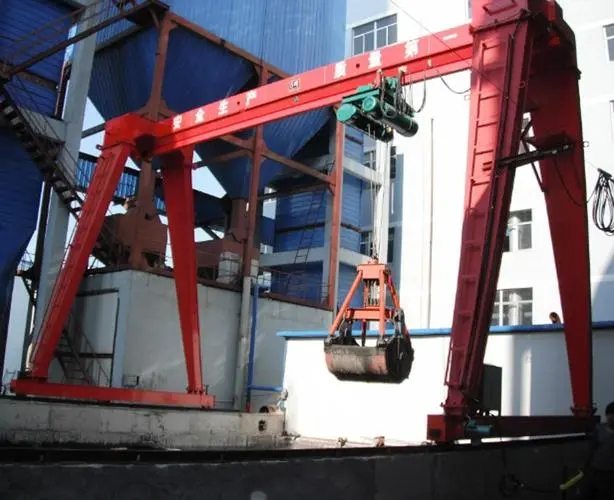

Grúa Pórtico con cuchara bivalva Tipo MHZ
Grúa Pórtico de doble punto de izaje Tipo MHE
Grúa Pórtico de suspensión lateral Tipo MHL
Parámetros técnicos y selección
La selección de una Grúa Pórtico adecuada depende de varios factores críticos que definen su configuración y rendimiento. A continuación, se detallan los parámetros clave que Kelude Industrias Pesadas tiene en cuenta para el diseño y la fabricación de cada equipo.
| Parámetro | Descripción | Rango típico / Opciones |
|---|---|---|
| Capacidad de Elevación | Peso máximo que la grúa puede elevar de forma segura. | 1 ~ 500 t |
| Luz / Vano | Distancia entre los carriles de rodadura de la grúa. | 7 ~ 35 m |
| Altura de Elevación | Distancia vertical máxima entre el suelo y el dispositivo de agarre. | 6 ~ 18 m (según serie) |
| Clase de Funcionamiento | Indica la intensidad de uso y la frecuencia de carga esperadas. | A3 ~ A7 (según norma ISO 4301) |
| Modo de operación | Método de control de la grúa. | Cabina del Operador, mando a distancia por radio, control por cable, o combinación. |
| Tipo de Viga Principal | Configuración estructural de la viga principal. | Viga cajón cerrada, viga de celosía, o combinación (superior cerrada / inferior celosía). |
Kelude Industrias Pesadas ofrece asesoramiento técnico para la selección (selección) del modelo más adecuado, considerando el entorno de trabajo, el tipo de material y la frecuencia de operación. Todos los equipos se someten a un riguroso control de calidad y a las pruebas de Ensayo de Tipo requeridas para garantizar la seguridad y el cumplimiento de las normativas vigentes.
Calidad y garantía de fabricación
La trayectoria de Kelude Industrias Pesadas en el sector de la manutención de materiales se basa en la fabricación de equipos robustos y fiables. La empresa posee la licencia de fabricación de equipos especiales (TS2410A68-2027), lo que acredita su capacidad para producir maquinaria que cumple con los estándares de seguridad y calidad exigidos.
El proceso de Diseño y Fabricación se realiza conforme a las normas internacionales ISO 4301 (clasificación) e FEM 1.001 (terminología y especificaciones), asegurando que cada componente, desde la Viga Principal hasta el sistema de desplazamiento, esté dimensionado y construido para ofrecer un rendimiento óptimo y una larga vida útil. La experiencia acumulada en más de 2000 instalaciones permite a Kelude ofrecer soluciones probadas y eficaces para una amplia variedad de sectores industriales.
Además, se presta especial atención a la Calibración de los sistemas de seguridad y al correcto Ensayo de los equipos antes de su entrega. Esto incluye pruebas de carga, verificación de los límites de funcionamiento y comprobación de todos los dispositivos de seguridad, garantizando así una operación segura y conforme a la normativa de equipos especiales.
Preguntas frecuentes sobre Grúas Pórtico
P: ¿Cuál es la diferencia principal entre una grúa pórtico monoviga y una biviga?
R: La diferencia principal radica en la estructura de la viga principal. La monoviga (Tipo MH) utiliza una sola viga y un polipasto eléctrico, lo que la hace más económica y adecuada para capacidades de hasta 32t. La biviga (Tipo MG) tiene dos vigas principales y un carro de elevación, ofreciendo mayor rigidez, estabilidad y capacidad para cargas pesadas (hasta 500t) y trabajos de alta frecuencia.
P: ¿Qué opciones de modo de operación están disponibles?
R: Ofrecemos varias opciones: operación desde Cabina del Operador, mando a distancia por radio, control por cable suspendido o una combinación de estos. La elección depende de la aplicación específica, el entorno de trabajo y las preferencias del cliente. Para aplicaciones con materiales sueltos, la operación desde cabina suele ser recomendada para una mejor visibilidad.
P: ¿Pueden fabricar una grúa pórtico con especificaciones personalizadas?
R: Sí, Kelude Industrias Pesadas se especializa en la fabricación a medida. Podemos ajustar la Capacidad de Elevación, la Luz / Vano, la Altura de Elevación, la Clase de Funcionamiento y otros parámetros para adaptarse exactamente a sus condiciones de operación y requisitos específicos. Nuestro equipo de ingeniería le asesorará para definir la configuración óptima.
P: ¿Qué mantenimiento requiere una grúa pórtico?
R: El mantenimiento preventivo es esencial para garantizar la seguridad y la longevidad del equipo. Esto incluye inspecciones regulares de la estructura, el sistema eléctrico, los frenos, los limitadores y los cables o cadenas. Se recomienda seguir un plan de mantenimiento basado en las horas de uso y las recomendaciones del fabricante, incluyendo la lubricación de puntos críticos y la calibración periódica de los sistemas de seguridad.
Grúa Pórtico MHL de montaje lateral
Comparativa de parámetros técnicos de grúas pórtico
| Modelo | estructura | Capacidad de Elevación(t) | Luz / Vano(m) | Altura de Elevación(m) | Modo de operación | Clase de Funcionamiento | Precio de referencia(Diez mil yuanes) |
|---|---|---|---|---|---|---|---|
| MH-5t | viga única Viga de cajón | 5 | 10~26 | 6~12 | Carril Modo de operación | A3/A4 | 3~6 |
| MH-10t | viga única Viga de cajón | 10 | 10~30 | 6~18 | Carril Modo de operación | A3/A4 | 5~10 |
| MH-16t | viga única Viga de cajón | 16 | 12~30 | 6~18 | Carril Modo de operación | A4/A5 | 10~16 |
| MG-10t | doble Viga de cajón | 10 | 18~30 | 9~18 | Carril Modo de operación | A5/A6 | 10~18 |
| MG-20t | doble Viga de cajón | 20 | 18~30 | 9~18 | Carril Modo de operación | A5/A6 | 18~30 |
| MG-50t | doble Viga de cajón | 50 | 18~35 | 9~18 | Carril Modo de operación | A5/A6 | 40~80 |
| MHhs-5t | viga única Neumático | 5 | 8~20 | 6~12 | Sobre neumáticos sin rieles | A3/A4 | 5~9 |
| MHB-5t | Semitipo pórtico | 5 | 6~15 | 6~12 | Semi Carril | A3/A4 | 2~5 |
| MHZ-10t | viga únicacuchara bivalva | 10 | 10~26 | 8~15 | Carril Modo de operación | A4/A5 | 10~18 |
Escenarios de aplicación
Parque de almacenamiento / patio
Planta de prefabricados
Acería / industria metalúrgica
Puerto / muelle
Obra de construcción
Sector alimentario / químico
Taller / almacén
Tubos / chapas de acero
Ventajas técnicas
Diseño y fabricación según norma
Licencia de fabricación de nivel superior
Materia prima de calidad
Sistema de entrega eficiente
Múltiples protecciones de seguridad
Capacidad de personalización
Preguntas frecuentes (FAQ)
¿Cuál es la diferencia entre una grúa pórtico y un puente grúa?
La Grúa Pórtico (también llamada grúa de pórtico o "Grúa Pórtico") se desplaza sobre carriles a nivel del suelo, ideal para trabajo al aire libre en patios y parques de almacenamiento. El Puente Grúa se desplaza sobre carriles elevados en el taller, pensado para el izaje en naves industriales. La grúa pórtico no necesita soporte de las columnas de la nave; es una estructura independiente.
¿Cuánto cuesta una grúa pórtico?
Grúa pórtico de viga única tipo MH: 5 t ≈ 4 000–8 000 EUR, 10 t ≈ 6 500–13 000 EUR, 16–20 t ≈ 13 000–26 000 EUR. Grúa pórtico de doble viga tipo MG: 10 t ≈ 13 000–23 000 EUR, 20 t ≈ 23 000–39 000 EUR, 50 t ≈ 51 000–102 000 EUR. La MHhs sobre neumáticos es entre un 30 y un 50 % más cara que la versión sobre carril del mismo tonelaje. El precio final depende del tonelaje, la luz, la altura de elevación y el tipo estructural.
¿Las grúas pórtico requieren inspección como equipos especiales?
Las grúas pórtico con Capacidad de Elevación ≥ 3 t y Altura de Elevación ≥ 2 m están sujetas a la normativa de equipos especiales: las de nueva instalación deben superar la inspección de supervisión de instalación (TSG Q7016-2016), inspección periódica cada 2 años (TSG Q7015-2016) y una revisión anual. Las grúas pórtico pequeñas de 1 a 2 t no se consideran equipos especiales y no requieren dicha inspección.
¿Cómo elegir entre una grúa pórtico de viga única tipo MH y una de doble viga tipo MG?
Tipo MH de viga única: opción económica, de 1 a 32 t, adecuada para Carga media o ligera, con luces de 12 a 30 m. Tipo MG de doble viga: versión para Carga pesada, de 10 a 500 t, pensada para grandes tonelajes, luces de 18 a 35 m y operación de alta frecuencia. Si el presupuesto es limitado y el tonelaje no es muy grande, elija MH; si necesita gran tonelaje, grandes luces o una Clase de Funcionamiento superior a A5, elija MG.
¿Qué Tratamiento anticorrosivo necesita una grúa pórtico para exterior?
El tratamiento anticorrosivo estándar para grúas de exterior incluye: Grado de Preparación Sa2.5, imprimación epoxi rica en zinc (60 μm), capa intermedia epoxi de mica de hierro (80 μm) y capa de acabado de poliuretano (60 μm), con un Espesor de Película Seca total ≥ 200 μm. Para entornos costeros o plantas químicas, se recomienda optar por Galvanizado en Caliente (espesor de capa de zinc ≥ 85 μm) o una caja de control eléctrico de Acero Inoxidable.
¿Cuál es el Plazo de Entrega de las grúas pórtico de Kelude Industrias Pesadas?
Para especificaciones estándar (tipo MH de menos de 10 t y Luz / Vano ≤ 26 m), el Plazo de Entrega es de 15 a 25 días laborables. Para gran tonelaje o soluciones personalizadas, el plazo es de 30 a 50 días laborables. Kelude Industrias Pesadas ofrece Instalación en Sitio y puesta en marcha en todo el país; el período de instalación suele ser de 3 a 7 días.
¿Necesita ayuda con la selección de la grúa pórtico?
Envíe los parámetros de sus condiciones de operación (Capacidad de Elevación, Luz / Vano, Altura de Elevación, etc.) y un ingeniero de Kelude Industrias Pesadas le facilitará la solución y la Cotización en un plazo de 1 día laborable. Obtenga su solución y Cotización gratis
