EN 13001-3-3:2014 Toleranzen für Kranräder und Schienen
EN 13001-3-3:2014 „Krane – Toleranzen für Laufräder und Schienen“ ist die europäische Norm innerhalb der EN-13001-Serie, die speziell die Toleranzen für Laufräder und Schienen festlegt. Die Norm definiert Anforderungen an die Laufflächenhärte des Spurkranzes (>=300HB), die Spurweiten-Toleranz der Laufkatze (+/-2mm), die Kranspurweiten-Toleranz (+/-5mm), die Höhenkoten-Differenz der Schienenoberkante (+/-5mm, benachbart 40% der ursprünglichen Dicke) sowie den Schienenverschleiß (>5mm Nacharbeit). Diese Präzisionsanforderungen gewährleisten einen ruhigen Lauf des Krans auf der Schiene ohne Spurkranzreiben.
Technische Anforderungen an Rad und Schiene
Die Fertigungs- und Montagegenauigkeit von Laufrädern und Schienen bestimmt maßgeblich die Laufruhe des Krans sowie die Lebensdauer der Radlaufbahn. Eine Laufflächenhärte von >=300HB gewährleistet die erforderliche Verschleißfestigkeit. Die Spurweiten-Toleranz der Laufkatze beträgt +/-2mm, die der Kranbrücke +/-5mm. Die Höhenkote der Schienenoberkante darf um +/-5mm abweichen, benachbarte Punkte um maximal <=3mm. Alle vier Laufräder müssen gleichzeitig auf der Radlaufbahn aufliegen. Die Geradheit der Schiene beträgt 10m <=3mm. Die Niveau-Differenz zwischen den Rädern darf <=2mm, die Ebenheit der vier Räder <=3mm betragen. Kelude Schwerindustrie fertigt die Radlaufbahn und Schienentoleranzen streng nach EN-Norm, um einen ruhigen Lauf der nach Europa exportierten Krane sicherzustellen.
Parameter und Inspektion der Schienenverbindung
Der Höhenunterschied an Schienenstößen darf 40% ist das Laufrad auszutauschen, bei einer Schienenkopf-Abnutzung von >5mm ist die Schiene nachzuarbeiten. Kelude Schwerindustrie kontrolliert die Toleranz-Kennwerte streng, um einen ruhigen und zuverlässigen Betrieb zu gewährleisten.

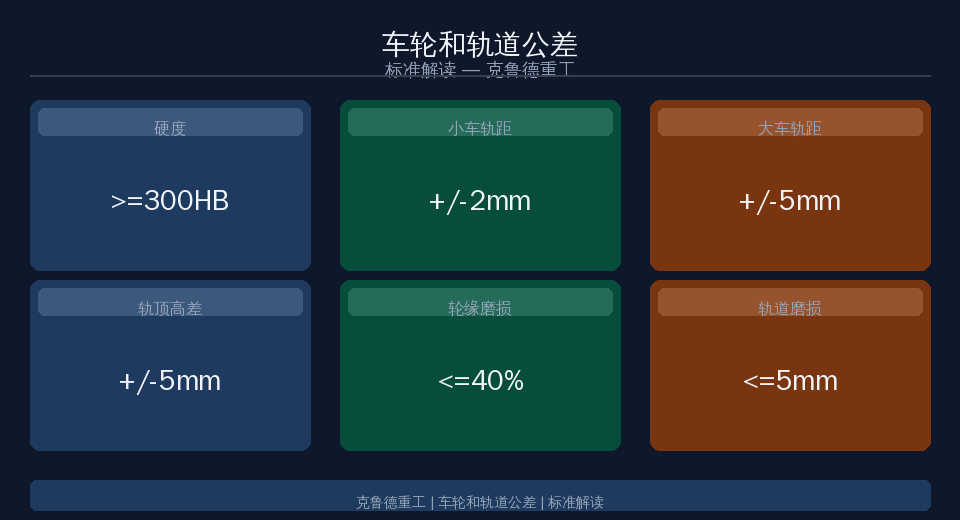

| Parameter | Anforderungen |
|---|---|
| Härte | >=300HB |
| LaufkatzeSpurweite | +/-2mm |
| Kranspurweite | +/-5mm |
| Schienenoberkante | +/-5mmbenachbart<=3mm |
| Höhenversatz | <=2mm |
| Radstandsebene | <=3mm |
| Inspektion | Inhalt |
|---|---|
| Werksabnahme | Abmessungen+Härte+Erscheinungsbild |
| nach der Montage | Spurweite+Höhenkote+Geradheit |
| Monatsinspektion | Spurkranz+Schienenverschleiß |
Die Geradheit der Schiene mit einer Abweichung von ≤3 mm auf 10 m Länge ist der entscheidende Kennwert für einen ruhigen Lauf. Eine Fluchtungsabweichung der vier Laufräder der Kranbrücke von ≤2 mm sowie eine Ebenheitsabweichung von ≤3 mm gewährleisten eine gleichmäßige Lastverteilung. Ein Höhenversatz an Schienenstößen von ≤0,5 mm und ein Stoßspiel von 1–2 mm kompensieren temperaturbedingte Längenänderungen. Kelude Schwerindustrie fertigt nach EN 13001-3-3 und kontrolliert sämtliche Toleranzkennwerte – so laufen die für den Export nach Europa bestimmten Krane ruhig und verschleißarm.
Die Geradheit der Schiene – gemessen als Abweichung von ≤3 mm auf einer beliebigen Länge von 10 m – ist der zentrale Kennwert für einen ruhigen und stabilen Kranbetrieb. Ein Höhenversatz an den Schienenstößen von ≤0,5 mm und ein Stoßspiel von 1–2 mm gleichen die Wärmeausdehnung der Schiene aus und verhindern Verformungen durch Temperaturschwankungen. Die Fluchtungsabweichung der vier Laufräder der Kranbrücke darf ≤2 mm betragen, die Ebenheitsabweichung aller vier Räder ≤3 mm. Diese Toleranzen stellen sicher, dass der Kran über die gesamte Schienenlänge stabil läuft, ohne aufzuklettern oder einseitig am Spurkranz zu schleifen. Die Härte des Spurkranzes wird durch Abschrecken oder Oberflächenhärtung auf ≥300 HB gebracht – dieser Verschleißfestigkeits-Kennwert verhindert vorzeitigen Verschleiß und verlängert die Lebensdauer der Laufräder. Kelude Schwerindustrie fertigt nach EN 13001-3-3 und kontrolliert bei allen für den Export nach Europa bestimmten Kranen sämtliche Toleranzkennwerte von Laufrad und Schiene. Vor der Werksabnahme werden Spurweite, Höhenkote und Geradheit geprüft, um die Normkonformität sicherzustellen.
Häufige Fragen zu EN 13001-3-3
F: Welche Anforderungen stellt EN 13001-3-3:2014 an Radhärte und Spurweiten-Toleranz?
A: Die Härte von Spurkranz und Lauffläche muss ≥300 HB betragen, erzielt durch Abschrecken oder Oberflächenhärtung, um eine ausreichende Verschleißfestigkeit zu gewährleisten. Die Spurweiten-Toleranz beträgt ±2 mm bei der Laufkatze und ±5 mm bei der Kranbrücke. Die Höhenkote der Schienenoberkante darf um ±5 mm abweichen; bei zwei benachbarten Schienensträngen muss der Höhenunterschied auf 10 m Länge ≤3 mm betragen, damit alle vier Räder gleichmäßig aufliegen.
F: Welche Aussonderkriterien für Verschleiß an Laufrad und Schiene nennt EN 13001-3-3:2014?
A: Bei einem Verschleiß des Spurkranzes von mehr als 40 % der ursprünglichen Dicke muss das Laufrad sofort ausgetauscht werden, um Bruchgefahr oder Entgleisung zu vermeiden. Bei einem Schienenverschleiß der Lauffläche von mehr als 5 mm ist die Schiene nachzuarbeiten oder zu ersetzen, um den ursprünglichen Querschnitt wiederherzustellen. Überschreitet die Abweichung der Schienengeradheit auf einer beliebigen Länge von 10 m den Wert von 3 mm, muss die Schienenlage korrigiert werden.
F: Welche Toleranzen fordert EN 13001-3-3:2014 für die Laufräder der Kranbrücke?
A: Die Fluchtungsabweichung der vier Laufräder der Kranbrücke muss ≤2 mm betragen, damit die Räder beider Seiten in Längsrichtung exakt fluchten und kein Schräglauf entsteht. Die Ebenheitsabweichung aller vier Räder – also die Abweichung von einer gemeinsamen Ebene – darf ≤3 mm betragen, damit jedes Rad gleichmäßig trägt und kein Rad abhebt. Der Höhenversatz an Schienenstößen ist auf ≤0,5 mm begrenzt, das Stoßspiel beträgt 1–2 mm zur Aufnahme von Temperaturdehnungen.
F: Wie setzt Kelude Schwerindustrie die Toleranzvorgaben nach EN 13001-3-3:2014 um?
A: Kelude Schwerindustrie fertigt die für den Export nach Europa bestimmten Krane nach EN 13001-3-3 und kontrolliert sämtliche Toleranzkennwerte von Laufrad und Schiene. Die Radhärte beträgt ≥300 HB, die Spurweiten-Toleranz ±2 mm bei der Laufkatze und ±5 mm bei der Kranbrücke. Die Fluchtungsabweichung der Räder liegt bei ≤2 mm, die Ebenheitsabweichung bei ≤3 mm. Vor der Werksabnahme wird bei jedem Kran die Spurweite gemessen und eine Dimensionsprüfung durchgeführt, um die Einhaltung der Normtoleranzen sicherzustellen.
