EN 14492-2:2019 Normeninterpretation für Elektrokettenzüge
Die EN 14492-2:2019 „Elektrokettenzüge“ ist die europäische Produktnorm für Elektrokettenzüge. Gegenüber der ISO 23776 fordert sie eine Doppelbremse, wodurch die Sicherheitsredundanz deutlich erhöht wird. Die Norm legt die Tragfähigkeit von Elektrokettenzügen (0,1–5 t in 9 Größen), die Kette (Rundstahlkette aus legiertem Stahl der Güteklasse 80, Mindestbruchkraft ≥ 4-fache Nennlast), die Doppelbremse (unabhängige Bremsen, jedes Bremsmoment ≥ 1,5-faches Nennlastmoment, jede Bremse muss allein 1,0-fache Nennlast abbremsen können), die Schutzart IP54 sowie die Anforderungen für die CE-Zertifizierung fest. Für den Export nach Europa ist die Zertifizierung verpflichtend.
Technische Anforderungen und Sicherheitsnormen
Die EN 14492-2 fordert im Vergleich zur ISO 23776 eine Doppelbremse, wodurch die Sicherheitsredundanz erheblich gesteigert wird. Die Kette besteht aus legiertem Stahl der Güteklasse 80 mit einer Mindestbruchkraft vom Vierfachen der Nennlast. Jede der beiden Bremsen am Motor muss ein Bremsmoment von mindestens dem 1,5-fachen Nennlastmoment aufbringen; fällt eine Bremse aus, bremst die andere die Last unabhängig ab. Bei Überlast von 105 % stoppt der Endschalter den Betrieb. Die Schutzart beträgt IP54. Für den Export nach Europa ist die CE-Zertifizierung verpflichtend. Kelude Schwerindustrie fertigt Elektrokettenzüge gemäß EN-Norm.
Parameter und Typprüfung
Die CE-Zertifizierung umfasst die Typprüfung (statische Last 1,25-fach, dynamische Last 1,1-fach) sowie ein Werksaudit. Nach der Zertifizierung finden jährliche Überwachungsaudits statt. Die Elektrokettenzüge von Kelude Schwerindustrie sind CE-zertifiziert.

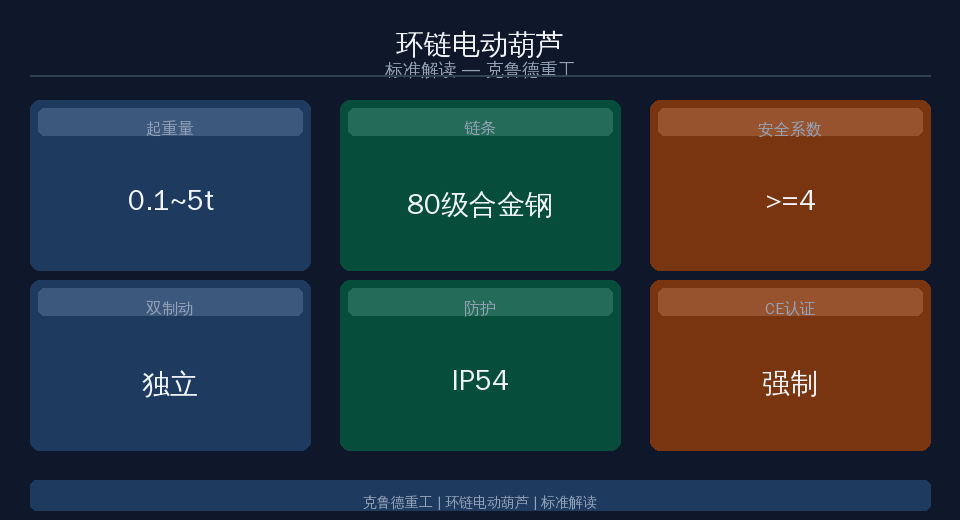

| Parameter | Anforderung |
|---|---|
| Tragfähigkeit | 0.1~5t |
| Sicherheitsfaktor | >=4 |
| Doppelbremse | pro Stück>=1.5fach |
| Schutz | IP54 |
| Vergleich | EN 14492-2 | ISO 23776 |
|---|---|---|
| Bremsung | Doppelbremse | einfachBremsung |
| Zertifizierung | CEzwingend | empfohlen |
Die Doppelbremse ist das markanteste Unterscheidungsmerkmal der EN-Norm gegenüber der internationalen ISO-Norm. Fällt eine Bremse aus, kann die zweite das Elektrohebezeug zuverlässig abbremsen und sicher zum Stillstand bringen – ein erheblicher Sicherheitsgewinn. Die Rundstahlkette aus legiertem Stahl der Güteklasse 80 bietet mit einem Sicherheitsfaktor von ≥ 4 ausreichende Festigkeitsreserven. Kelude fertigt Elektrokettenzüge nach EN 14492-2 für den Export nach Europa; die CE-Zertifizierung gewährleistet den Marktzugang in der EU.
Der zentrale Unterschied zwischen EN 14492-2 und ISO 23776 liegt in der Doppelbremse – die markanteste sicherheitsrelevante Verschärfung der EN-Norm gegenüber der ISO-Norm. Bei einem Doppelbremssystem arbeiten zwei Bremsen parallel; im Normalbetrieb übernimmt jede Bremse die Hälfte des Bremsmoments. Fällt eine Bremse aus – etwa durch Verschleiß des Reibbelags oder Federbruch – kann die zweite Bremse das gesamte Bremsmoment allein aufbringen und den Elektrokettenzug zuverlässig abbremsen. Ein Absturz der Last ist damit ausgeschlossen. Die Rundstahlkette der Güteklasse 80 ist eine hochfeste Kette mit spezieller Wärmebehandlung; ihre minimale Bruchkraft liegt beim Vierfachen der Nennlast. Sie zeichnet sich durch hervorragende Verschleißfestigkeit und hohe Ermüdungslebensdauer aus und ist damit ideal für den häufigen Hebe- und Senkbetrieb von Elektrohebezeugen. Kelude fertigt Elektrokettenzüge nach EN 14492-2 für den Export nach Europa; die CE-Zertifizierung gewährleistet den Marktzugang in der EU.
Häufige Fragen
F: Welche Sicherheitsanforderungen stellt EN 14492-2:2019 an die Doppelbremse von Elektrokettenzügen?
A: Der Motor muss mit einer Doppelbremse ausgestattet sein – zwei unabhängige Bremsen arbeiten parallel, jede mit einem Bremsmoment von ≥ 1,5-fachem Nennlastmoment. Im Normalbetrieb bremsen beide Bremsen gleichzeitig; fällt eine Bremse aus, kann die andere das Hebezeug zuverlässig abbremsen und sicher zum Stillstand bringen. Zusätzlich stoppt die Überlastsicherung das Heben bei 105 % der Nennlast automatisch; obere und untere Endschalter verhindern das Auffahren auf den Endanschlag bzw. das Absetzen auf den Boden. Schutzart IP54.
F: Was ist der Hauptunterschied zwischen EN 14492-2:2019 und ISO 23776:2020?
A: EN 14492-2 fordert eine Doppelbremse (ISO: Einfachbremse) und bietet damit eine höhere Sicherheitsredundanz. Die Triebwerksgruppe umfasst bei EN die Stufen M3 bis M8 (ISO nur M3 bis M6). EN ist eine verbindliche europäische Norm; für den Export nach Europa ist die CE-Zertifizierung Pflicht. ISO ist eine internationale Empfehlung. Die technischen Inhalte beider Normen sind weitgehend identisch, jedoch sind die Sicherheitsanforderungen der EN strenger.
F: Wie läuft die CE-Zertifizierung ab und wie wird sie aufrechterhalten?
A: Die CE-Zertifizierung umfasst die Typprüfung (statische Last 1,25-fach über 10 min + dynamische Last 1,1-fach für jede Bewegung 3-mal + Dauertest + EMV-Prüfung) sowie die Auditierung des Fertigungs-Qualitätssystems (ISO-9001-Audit + Produktkonformitätsprüfung). Nach der Zertifizierung wird jährlich ein Überwachungsaudit durchgeführt, um die dauerhafte Einhaltung der Norm sicherzustellen.
F: Welche EN-Konfiguration bietet Kelude bei Elektrokettenzügen?
A: Kelude fertigt Elektrokettenzüge nach EN 14492-2:2019 für den Export nach Europa. Tragfähigkeit 0,1–5 t, Rundstahlkette der Güteklasse 80, Sicherheitsfaktor ≥ 4. Motor mit Doppelbremse, jede Bremse mit ≥ 1,5-fachem Bremsmoment, unabhängige Bremsung. Schutzart IP54. Typprüfung bestanden mit statischer Last 1,25-fach und dynamischer Last 1,1-fach. CE-Zertifizierung erfüllt die Marktzugangsvoraussetzungen für Europa.
